Aplicación de varistores en motores micro CC

Un varistor es un componente de protección limitador de voltaje no lineal diseñado para absorber sobretensiones de circuito y proteger componentes electrónicos de precisión posteriores. Ampliamente aplicado en micromotores con escobillas, resuelve eficazmente problemas comunes de funcionamiento del motor, como picos de voltaje de conmutación, interferencias electromagnéticas y desgaste de las escobillas.

Este artículo presenta sistemáticamente el principio de funcionamiento de los varistores, analiza sus funciones protectoras principales en micromotor operación y proporciona pautas de selección de componentes prácticas y estandarizadas. Sirve como referencia técnica profesional para ingenieros de hardware, desarrolladores de diseño y personal de adquisiciones.

Principio de funcionamiento de los varistores

Una resistencia dependiente del voltaje (varistor) es muy sensible a los cambios de voltaje. Su resistencia permanece en el nivel de megaohmios en condiciones normales de funcionamiento de bajo voltaje y cae bruscamente al nivel de miliohmios instantáneamente cuando se producen sobretensiones, formando una ruta de baja impedancia para descargar rápidamente la sobretensión y lograr una protección de sujeción de voltaje.

1.1 Tres zonas operativas características

El estado de funcionamiento de un varistor se puede dividir en tres regiones distintas según la tensión aplicada:

1) Región de fuga

Cuando el voltaje aplicado está dentro del rango de funcionamiento normal del circuito, el varistor presenta una resistencia extremadamente alta y solo pasa una pequeña corriente de fuga. No afecta el funcionamiento normal del circuito y permanece en un estado de protección de espera a largo plazo.

2) Región de sujeción no lineal

Cuando aparecen sobretensiones transitorias o picos de voltaje en el circuito, el varistor ingresa a la región de trabajo no lineal. La corriente aumenta bruscamente mientras que el voltaje del terminal se mantiene estable dentro de un rango estrecho y seguro. Esta es la región de trabajo central para que el varistor absorba las sobretensiones y suprima los picos, y realiza el trabajo de protección principal en los circuitos de micromotores.

3) Región de saturación

Si la sobretensión continúa aumentando más allá del rango de rodamiento, el varistor ingresa a la región de saturación y se comporta como un componente lineal de baja resistencia, lo que resulta en un fuerte aumento en la corriente del circuito. El funcionamiento prolongado en esta región provocará el sobrecalentamiento de los componentes, el quemado e incluso el agrietamiento de la cerámica. Por lo tanto, la operación en la región de saturación está estrictamente prohibida en aplicaciones prácticas.

1.2 Mecanismo de conducción de materiales

Los varistores de óxido metálico comunes son cerámicas semiconductoras policristalinas sinterizadas, hechas principalmente de óxido de zinc (ZnO) con una pequeña cantidad de aditivos auxiliares de óxido metálico, como óxido de bismuto y óxido de cobalto.

Cada grano de óxido de zinc está envuelto por una capa límite de grano de alta resistencia. Bajo el voltaje de trabajo nominal, el límite de grano bloquea la conducción de corriente para garantizar el funcionamiento normal del circuito. Cuando el voltaje excede el valor umbral, se producen efectos de túnel y ruptura Zener en el límite del grano, la resistencia del componente cae abruptamente y se forma un canal de descarga de alta velocidad para liberar energía instantáneamente.

Funciones principales de los varistores en micromotores

La mayoría de los micromotores convencionales son motores de CC con escobillas. Durante el funcionamiento, las escobillas de carbón y los conmutadores cambian continuamente la dirección de la corriente de los devanados del inducido. Como el devanado del inducido tiene características inductivas, almacenará energía magnética cuando esté energizado. La conmutación instantánea de la corriente durante la conmutación libera energía magnética masiva, formando picos transitorios de alto voltaje, es decir, fuerza contraelectromotriz (Back EMF).

Sin una protección eficaz, los picos de conmutación causarán tres problemas principales:

1) Desgaste acelerado del motor

Los picos de alto voltaje producen chispas de conmutación, lo que provoca erosión a alta temperatura en los segmentos del conmutador y las escobillas de carbón, agravando el desgaste mecánico y acortando en gran medida la vida útil general de los micromotores.

2) Interferencia electromagnética grave

Las chispas de conmutación irradian ruido electromagnético continuo, lo que interfiere con el funcionamiento normal de los dispositivos de precisión circundantes, como sensores, módulos Bluetooth y chips de control, lo que provoca fallas en el cumplimiento de EMC del producto.

3) Daño a los componentes del circuito

Los picos de sobretensión no suprimidos se transmitirán a la PCB de control, lo que descompondrá fácilmente los circuitos integrados de accionamiento, los condensadores y otros componentes de precisión, lo que aumentará la tasa de fallas del producto y el costo posventa.

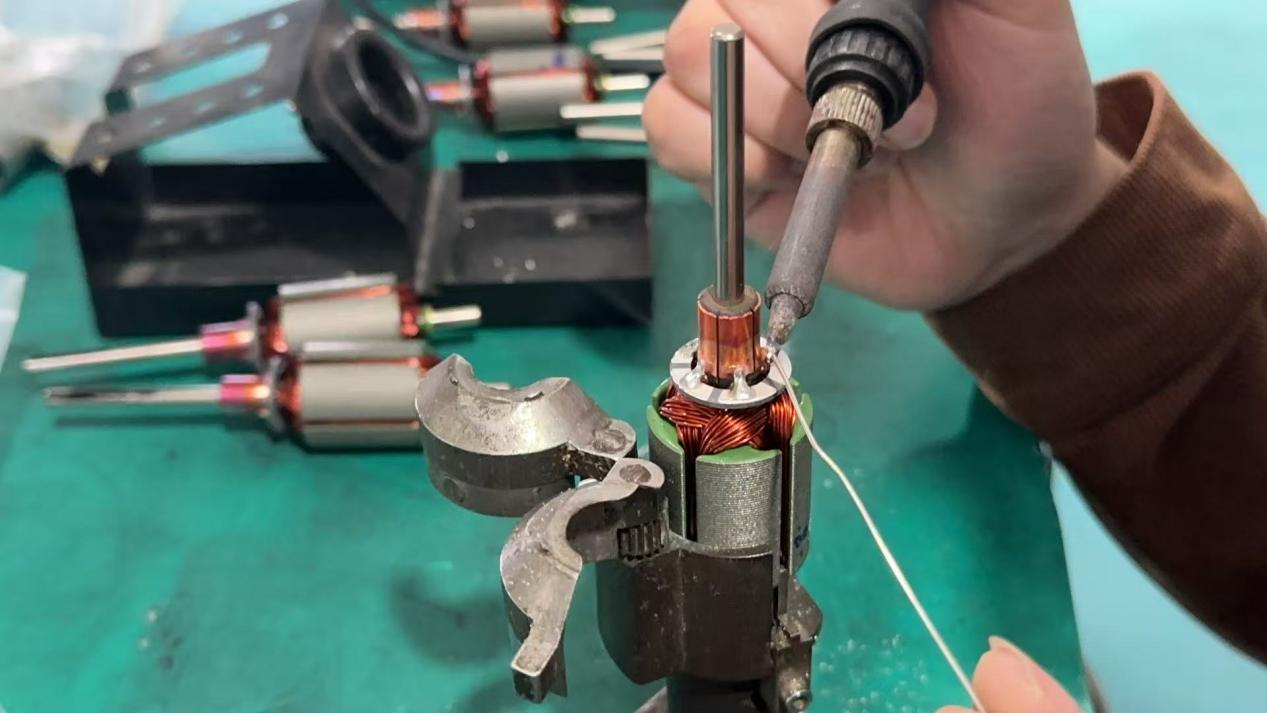

Al conectar un varistor en paralelo en los terminales del micromotor, el componente ingresará instantáneamente a la región de sujeción no lineal una vez que se produzcan picos de voltaje de conmutación. Proporciona una ruta de descarga de sobretensión de baja impedancia para limitar la sobretensión dentro de un rango seguro, logrando tres efectos de protección principales:

1. Suprime eficazmente las chispas de conmutación y reduce el desgaste de conmutadores y escobillas de carbón;
2. Reducir significativamente la interferencia de radiación electromagnética para cumplir con los estándares de certificación EMI industrial;
3. Absorba la sobretensión transitoria para proteger los componentes de precisión del circuito backend.

Guía profesional de selección de varistores para micromotores

La selección de varistores dedicados a micromotores se centra en dos parámetros principales: voltaje del varistor (V₁mA) y capacidad de sobrecorriente.

Parámetro clave 1: voltaje del varistor (V₁mA)

El voltaje del varistor (V₁mA), también conocido como voltaje de ruptura umbral, se refiere al voltaje a través del componente cuando una corriente CC de 1 mA pasa a través del varistor. Es el parámetro más crítico que afecta la precisión de la protección y la vida útil.

Fórmula de selección de micromotor de CC

V₁mA = (1,8 ~ 2,2) × Tensión de alimentación de CC nominal del motor (Vp)

Dos restricciones de selección básicas

1. El voltaje del varistor debe ser mayor que el voltaje máximo de trabajo continuo del sistema para evitar disparos falsos y calentamiento anormal;
2. El voltaje del varistor debe ser inferior al voltaje máximo soportado de los componentes protegidos para garantizar una sujeción eficaz antes de que se produzcan daños en el circuito.

Ejemplo de aplicación práctica

Para un micromotor CC de 12 V:

Valor mínimo de selección: 12V × 1,8 = 21,6V

Valor máximo de selección: 12V × 2,2 = 26,4V

Especificaciones principales recomendadas: varistores de 24 V/26 V.

Parámetro clave 2: Capacidad de sobrecorriente

La capacidad de sobrecorriente se refiere a la corriente de pulso máxima máxima que un varistor puede soportar en condiciones de prueba estándar (temperatura ambiente de 25 ℃, forma de onda de sobretensión especificada y tiempos de impacto), con el cambio de voltaje del varistor controlado dentro de ±10%.

Principios de selección

1. Una clasificación de sobrecorriente más alta proporciona una capacidad antiinterferente más fuerte y un rendimiento de protección más estable;
2. La sobrecorriente real generada por el motor debe ser inferior a la sobrecorriente máxima nominal del componente para garantizar un funcionamiento confiable a largo plazo;
3. Para escenarios donde la sobrecorriente no se puede calcular con precisión, seleccione especificaciones basadas en la potencia del motor, la frecuencia de arranque y parada y las condiciones de carga reales.

Conclusión

Como componente de protección de voltaje de bajo costo, alta confiabilidad y alta eficiencia, los varistores desempeñan un papel irreemplazable en los sistemas de micromotores con escobillas. Al absorber los Back EMF generados durante la conmutación del motor, suprimen eficazmente el desgaste por chispas, reducen la interferencia electromagnética, protegen los componentes del circuito de precisión y mejoran significativamente la estabilidad general y la vida útil de los equipos de micromotor.

La selección razonable de parámetros es la clave para aprovechar al máximo el rendimiento de la protección del varistor. Si tiene requisitos de motor de CC, comuníquese con nosotros para obtener asistencia con una solución personalizada.
