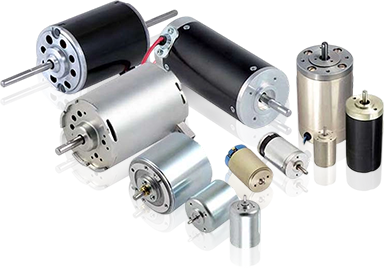

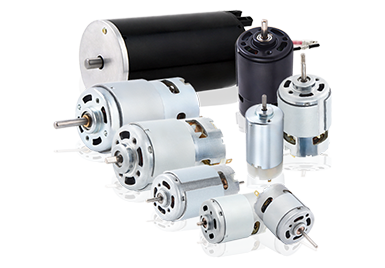

un Moto eléctrica DC cepillada r funciona utilizando electricidad de corriente continua, un campo magnético y un sistema de conmutación mecánico (escobillas y conmutador) para convertir la energía eléctrica en movimiento de rotación continuo. Cuando la corriente fluye a través de bobinas de alambre enrolladas alrededor de una armadura giratoria, la fuerza magnética generada hace que la armadura gire. Las escobillas de carbón presionan contra un conmutador de cobre segmentado para invertir continuamente la dirección de la corriente en las bobinas, manteniendo la armadura girando en una dirección. Este elegante mecanismo autónomo ha impulsado todo, desde coches de juguete hasta maquinaria industrial durante más de 150 años. Principio de funcionamiento básico de un motor eléctrico de CC con escobillas El funcionamiento de un motor de CC con escobillas se basa en dos leyes físicas fundamentales: Ley de inducción electromagnética de Faraday y el Ley de la fuerza de Lorentz . Cuando un conductor portador de corriente se coloca dentro de un campo magnético, experimenta una fuerza mecánica. La dirección y magnitud de esa fuerza siguen la ecuación: F = BIL — donde F es fuerza (Newtons), B es densidad de flujo magnético (Tesla), I es corriente (Amperios) y L es la longitud del conductor en el campo (metros). En un motor de CC con escobillas, múltiples bucles conductores (los devanados del inducido) están dispuestos alrededor de un eje giratorio central. El campo magnético es proporcionado por imanes permanentes (comunes en Motores DC con microcepillo ) o electroimanes llamados devanados de campo (más comunes en motores industriales más grandes). A medida que la corriente fluye a través de las bobinas de la armadura, las fuerzas magnéticas opuestas en lados opuestos de la bobina crean una torque: una fuerza de giro rotacional — haciendo que el eje gire. El desafío crítico es este: sin intervención, una bobina rotaría 90° para alinearse con el campo y detenerse. El conmutador resuelve esto invirtiendo la corriente exactamente en el momento correcto, manteniendo la fuerza siempre empujando en la misma dirección de rotación. unnatomy of a Brushed DC Electric Motor Comprender cada componente aclara cómo todo el sistema produce una rotación continua: Estator (campo estacionario) El estator es el marco exterior fijo del motor. En motores de CC pequeños y de microescobillas, el estator normalmente contiene imanes permanentes (ferrita o neodimio) que producen un campo magnético constante. En los motores eléctricos de CC con escobillas más grandes, el estator contiene bobinas de campo bobinadas que generan un electroimán cuando se alimentan. El estator crea el entorno magnético fijo en el que opera el rotor. Rotor / Armadura El rotor (también llamado armadura) es el núcleo giratorio. Consta de un núcleo de hierro laminado con múltiples ranuras en el que se enrollan bobinas de alambre de cobre. Laminar el núcleo reduce las corrientes parásitas que desperdician energía. Cuantos más devanados haya presentes, más suave será la salida de par. Un pequeño motor CC con escobillas típico puede tener 3 a 12 polos de armadura , mientras que los micromotores de precisión pueden tener más para un funcionamiento ultrasuave. conmutador El conmutador es un conjunto cilíndrico de segmentos de cobre montados en el eje del rotor, separados por espacios aislantes de mica. Cada segmento se conecta a una bobina de armadura específica. A medida que el eje gira, diferentes segmentos entran en contacto con las escobillas, dirigiendo efectivamente la corriente a cualquier bobina que esté en la posición óptima para generar torque hacia adelante. Este es el rectificador mecanico que permite que la corriente CC produzca una rotación continua. Pinceles Pinceles are stationary conductive contacts — usually made from compuesto de carbono y grafito — que presionan contra el conmutador giratorio bajo la tensión del resorte. Sirven como puente eléctrico entre el circuito externo fijo y la armadura giratoria. Se elige el carbono porque es conductor de electricidad, autolubricante y lo suficientemente blando como para desgastarse preferentemente en lugar de dañar el conmutador de cobre. La resistencia de contacto de las escobillas generalmente aumenta 0,5–2 V de caída de voltaje al circuito. Rodamientos y carcasa Los rodamientos de bolas o de manguito soportan el eje del rotor y permiten una rotación de baja fricción. La carcasa del motor (yugo) contiene mecánicamente todos los componentes y, en motores con bobinas de campo bobinadas, también sirve como vía de retorno del flujo magnético. Paso a paso: cómo funciona un motor CC con escobillas en movimiento Aquí está el ciclo operativo completo dividido en pasos secuenciales: Se aplica voltaje CC a través de los dos terminales de las escobillas, impulsando corriente hacia el circuito. La corriente fluye a través de las escobillas. en el segmento del conmutador actualmente en contacto y luego en la bobina del inducido conectada. La bobina energizada genera un campo magnético. alrededor de sí mismo, que interactúa con el campo electromagnético o permanente del estator. La fuerza de Lorentz actúa sobre los conductores de la bobina. — un lado se empuja hacia adelante y el lado opuesto hacia atrás, creando un par de rotación en el eje. El rotor comienza a girar. , girando con él el conmutador. uns the coil approaches magnetic alignment (la "zona muerta"), los segmentos del conmutador cambian el contacto a los segmentos de la siguiente bobina. La corriente se invierte en la bobina original. y se alimenta a la siguiente bobina en posición óptima, manteniendo un par continuo. Este ciclo se repite decenas a miles de veces por segundo, produciendo una rotación suave y continua del eje. La velocidad de rotación es directamente proporcional al voltaje aplicado (a carga constante) y la salida de par es proporcional a la corriente. Esta simple relación lineal hace que los motores DC con escobillas excepcionalmente fácil de controlar — acelerar aumentando el voltaje, disminuir la velocidad bajándolo, invertir cambiando la polaridad. Tipos de motores eléctricos de CC con escobillas Los motores de CC con escobillas se clasifican según cómo se conecta el devanado de campo (si está presente) en relación con la armadura: Tipo de motor Conexión de campo Regulación de velocidad Uso típico Imán permanente Sin bobinado de campo Lineal con voltaje Micromotores, juguetes, robótica. Herida de serie En serie con armadura Deficiente (varía según la carga) Arranques de alto par (grúas, taladros) Herida de derivación En paralelo con la armadura Bueno (casi constante) Máquinas herramienta, ventiladores, bombas. Herida compuesta Derivación de ambas series moderado Ascensores, compresores. Tabla 1: Tipos de motores eléctricos de CC con escobillas clasificados por configuración de devanado de campo el motor de corriente continua con escobillas de imán permanente es, con diferencia, el más común en microaplicaciones y de consumo. Su sencilla interfaz de dos cables (positivo = directo, swap = inverso) hace que sea trivialmente fácil de integrar en circuitos. Motores CC con microescobillas: miniaturización y especificaciones clave Los motores de CC con microescobillas son simplemente versiones miniaturizadas de motores eléctricos de CC con escobillas estándar, que funcionan bajo los mismos principios electromagnéticos pero reducidos para adaptarse a aplicaciones de precisión. Generalmente van desde 4 mm a 36 mm de diámetro y operar con voltajes entre 1,5 V y 24 V CC . Especificaciones comunes de los motores de CC con microescobillas Rango de voltaje: 1,5 V–24 V (más común: 3 V, 5 V, 6 V, 12 V) Velocidad sin carga: 1.000–30.000 RPM dependiendo del voltaje y el devanado Par de parada: 0,1–500 mN·m (milinewton-metros) Eficiencia: Normalmente entre un 50% y un 75% en el punto de funcionamiento óptimo Peso: uns light as 2–3 grams for the smallest models Vida del cepillo: Normalmente entre 500 y 2000 horas de funcionamiento continuo Dónde se utilizan motores de CC con microescobillas A pesar del auge de las alternativas sin escobillas, los motores de CC con microescobillas siguen siendo dominantes en innumerables productos cotidianos debido a su bajo costo y simplicidad: Dispositivos médicos: Bombas de infusión, herramientas quirúrgicas portátiles, taladros dentales, audífonos Electrónica de consumo: Mecanismos de enfoque automático de cámara, unidades de disco óptico, cepillos de dientes eléctricos unutomotive: Espejos eléctricos, ajustadores de asientos, reguladores de ventanas, puertas combinadas con HVAC Robótica y aficionado: Vehículos RC, cardanes para drones, pequeños actuadores de robots Automatización industrial: Etapas de posicionamiento de precisión, actuadores de válvulas, dispensadores de etiquetas. un standard 130-size brushed DC motor (used in countless RC toy cars) measures just 20 mm × 15 mm , pesa menos de 15 gramos y ofrece entre 12.000 y 15.000 RPM con un suministro de 3 V, lo que la convierte en una de las soluciones de movimiento más rentables disponibles por menos de 0,50 dólares por unidad de volumen. Velocidad y par: cómo controlar un motor de CC con escobillas el brushed DC motor's linear characteristics make it one of the most controllable motor types available. Three primary methods are used: Control de voltaje La velocidad del motor es aproximadamente proporcional al voltaje aplicado. Duplicar el voltaje aproximadamente duplica la velocidad sin carga. Para un motor con capacidad de 12 V/5000 RPM, la aplicación de 6 V produce aproximadamente 2500 RPM. Esta relación se mantiene hasta que se presenta una saturación magnética o una carga significativa. PWM (modulación de ancho de pulso) el most efficient speed control method. PWM rapidly switches the supply voltage on and off at frequencies typically between 1 kHz y 50 kHz . Un ciclo de trabajo del 50% entrega la mitad del voltaje promedio, logrando la mitad de velocidad con mucha menos generación de calor que la reducción de voltaje resistivo. Los controladores PWM que utilizan MOSFET pueden lograr 95% de eficiencia en el propio circuito de control, lo que los convierte en el estándar en los controladores de motor modernos (circuitos integrados de puente H como L298N, DRV8833, TB6612FNG). Inversión de dirección La inversión de polaridad entre los terminales del cepillo invierte instantáneamente la dirección de rotación. Un circuito de puente H permite el control electrónico de la dirección sin intercambiar físicamente los cables, algo esencial para la robótica y los servosistemas. Motor de CC con escobillas frente a motor de CC sin escobillas: diferencias clave el brushless DC (BLDC) motor replaces mechanical commutation with electronic commutation, eliminating brushes and the commutator entirely. Understanding the trade-offs helps engineers and hobbyists choose the right motor for the job: Característica Motor de CC con escobillas Motor CC sin escobillas Conmutación Mecánico (cepillos) Electrónica (controlador) Eficiencia 50–75% 85-95% Esperanza de vida 500–2000 horas 10 000 a 20 000 horas Controlar la complejidad Sencillo (2 hilos) Complejo (se requiere ESC) Costo Bajo ($0,20–$30) Más alto ($5–$200) Ruido/EMI Más alto (chispas del cepillo) inferior Mantenimiento Es necesario reemplazar el cepillo mínimo Lo mejor para Costo-sensitive, simple apps Aplicaciones de alta eficiencia y larga duración Tabla 2: Comparación directa de motores eléctricos de CC con escobillas y sin escobillas en todos los parámetros clave de rendimiento el verdict: Los motores de CC con escobillas ganan en simplicidad y costo ; Los motores sin escobillas ganan en eficiencia y longevidad. Para un juguete desechable o un actuador de ciclo de trabajo bajo, un motor con escobillas es la opción racional. Para un dron, un vehículo eléctrico o un ventilador industrial que funciona las 24 horas, los 7 días de la semana, la tecnología sin escobillas vale la pena. undvantages and Limitations of Brush DC Motors undvantages Extremadamente sencillo de conducir: unpply voltage, motor runs. No microcontroller or sensor feedback required for basic operation. Bajo costo: La producción en masa cuesta tan solo entre 0,20 y 2 dólares para los microtamaños estándar. Alto par de arranque: Los motores con escobillas bobinados en serie ofrecen un par muy alto desde cero RPM, ideal para arrancar cargas pesadas. Ampliamente compatible: Funciona con baterías, fuentes de alimentación, controladores PWM y microcontroladores como Arduino o Raspberry Pi con controladores IC básicos. Fácil control de velocidad: La relación lineal voltaje-velocidad simplifica la regulación de velocidad de bucle abierto. Limitaciones Desgaste del cepillo: Las escobillas de carbón se desgastan con el tiempo y requieren reemplazo periódico. esperar 500–2000 horas de la vida del cepillo dependiendo de la carga y la velocidad. Ruido eléctrico (EMI): El contacto entre las escobillas y el conmutador provoca chispas, lo que genera interferencias electromagnéticas que pueden alterar los componentes electrónicos sensibles cercanos. A menudo se requieren condensadores de supresión de EMI (normalmente 0,1 µF entre terminales). Menor eficiencia: La fricción del cepillo y la resistencia de contacto desperdician entre el 25% y el 50% de la energía de entrada en forma de calor en los puntos operativos inferiores. Límite de velocidad: La operación a alta velocidad acelera el desgaste de las escobillas y aumenta las chispas de conmutación. La mayoría de los motores de CC con microcepillos tienen la siguiente clasificación: 30.000 rpm para un funcionamiento confiable. No apto para entornos explosivos: Las chispas de las escobillas crean riesgo de incendio en atmósferas inflamables. Consejos prácticos para usar y especificar motores de CC con escobillas Ya sea que esté diseñando un producto en torno a un motor de CC con microescobillas o seleccionando un motor eléctrico de CC con escobillas para un sistema existente, tenga en cuenta estas pautas prácticas: Opere entre el 50% y el 75% del voltaje nominal para obtener la máxima eficiencia — hacer funcionar un motor de 12 V a 9 V a menudo alcanza el punto máximo de eficiencia en la curva par-velocidad. Nunca exceda la corriente de bloqueo durante más de unos pocos segundos. — la corriente de calado (motor detenido bajo carga completa) puede ser de 5 a 10 veces la corriente nominal de funcionamiento y sobrecalentará los devanados rápidamente. undd a freewheeling diode (flyback diode) a través de los terminales del motor cuando se conduce con un transistor o MOSFET; esto suprime los picos de voltaje cuando el motor está apagado, protegiendo el circuito de conducción. Utilice frecuencias PWM superiores a 20 kHz para un funcionamiento silencioso: las frecuencias más bajas producen un chirrido audible procedente de la armadura que vibra a la frecuencia de conmutación. Soldar condensadores de supresión EMI (cerámica de 100 nF) entre cada terminal y la carcasa del motor para reducir la interferencia conducida en PCB sensibles. Adapte la reducción de engranajes a sus necesidades de par y velocidad — la mayoría de los motores de CC con microescobillas giran entre 5000 y 20 000 RPM, pero producen poco torque; una caja de cambios convierte la velocidad en par de manera eficiente. Verifique las clasificaciones de vida útil del cepillo en la hoja de datos — para aplicaciones que requieren 5000 horas, considere una alternativa sin escobillas o un motor con escobillas de metales preciosos (que pueden alcanzar entre 3000 y 5000 horas). Conclusiones clave: por qué los motores de CC con escobillas siguen siendo relevantes A pesar de ser un invento del siglo XIX, el motor eléctrico de CC con escobillas alimenta una enorme fracción de los motores que se fabrican en la actualidad. Las estimaciones sugieren que los motores de CC con escobillas representan más del 60% de todas las unidades de motores eléctricos enviadas a nivel mundial. , impulsado principalmente por bienes de consumo de gran volumen, accesorios para automóviles y aplicaciones industriales de bajo costo donde su simplicidad y precio son inmejorables. el micro brush DC motor in particular occupies a special niche: where miniaturization, cost, and ease of control matter most and duty cycles are moderate. From the vibration motor in your phone's notification haptics to the focusing mechanism in a camera lens, these compact motors do invisible but essential work in modern life. Comprender cómo funciona un motor de CC con escobillas, desde la fuerza de Lorentz que actúa sobre los devanados del inducido hasta el elegante truco de inversión de corriente del conmutador, brinda a los ingenieros, fabricantes y estudiantes una base sólida para la selección de motores, el diseño de circuitos y la resolución de problemas en todo el espectro de aplicaciones electromecánicas.

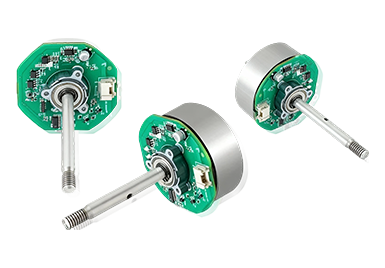

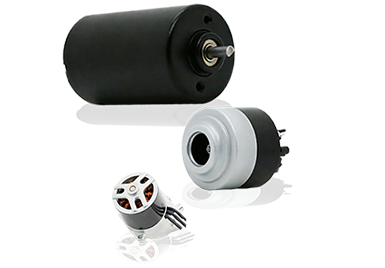

En un motor de CC, las escobillas cumplen un propósito esencial: transfieren corriente eléctrica desde la fuente de alimentación estacionaria a los devanados giratorios del inducido a través de un contacto deslizante continuo con el conmutador . Sin escobillas, la corriente no puede llegar a las bobinas del rotor, no se puede establecer el campo magnético necesario para la rotación y el motor no puede funcionar. Por lo tanto, las escobillas no son componentes periféricos: son la interfaz eléctrica que hace que un motor de CC con escobillas funcione. Comprender exactamente qué hacen los cepillos y por qué los desarrollaron los ingenieros motores eléctricos de corriente continua sin escobillas eliminarlos, es fundamental para seleccionar la tecnología de motor adecuada para cualquier aplicación, desde accionamientos industriales hasta accionamientos de precisión. Motores DC micro sin escobillas en dispositivos médicos y drones. Las funciones específicas de las escobillas en un motor de CC Las escobillas en un motor de CC realizan dos funciones distintas pero inseparables simultáneamente, y ambas son fundamentales para el funcionamiento del motor. Función 1: Transferencia de corriente eléctrica a la armadura giratoria La armadura, la parte giratoria de un motor de CC, contiene devanados de bobina que deben transportar corriente para generar la fuerza electromagnética que produce la rotación. Dado que la armadura gira continuamente, es imposible una conexión de cables fija. Las escobillas resuelven esto presionando contra el conmutador (un anillo de cobre segmentado montado en el eje de la armadura) bajo tensión de resorte, manteniendo Contacto eléctrico continuo independientemente de la velocidad de rotación. . La corriente fluye desde la fuente de alimentación → a través de la escobilla → a través de la interfaz escobilla-conmutador → hacia los devanados del inducido → de regreso a través de la escobilla opuesta para completar el circuito. Función 2: Conmutación: inversión de la dirección de la corriente en las bobinas del inducido La segunda función, igualmente crítica, de las escobillas es la conmutación: cambiar mecánicamente la dirección del flujo de corriente a través de cada bobina de armadura en el momento preciso para mantener un par continuo en una dirección de rotación. A medida que gira la armadura, cada segmento del conmutador pasa debajo de la escobilla en secuencia. La escobilla une dos segmentos adyacentes durante el instante de conmutación, cortocircuitando la bobina que sufre conmutación e invirtiendo la dirección de la corriente en esa bobina. Sin esta conmutación, las bobinas del inducido generarían impulsos de par alternos que se cancelan entre sí y el motor no mantendría la rotación. En un motor de CC típico, este evento de conmutación ocurre cientos a miles de veces por segundo dependiendo del número de segmentos del conmutador y de las RPM del motor. La construcción física de las escobillas del motor de CC Las escobillas son bloques de compuesto de carbono y grafito accionados por resorte que se mantienen en portaescobillas colocados alrededor de la circunferencia del conmutador. La mayoría de los motores DC utilizan dos o cuatro cepillos espaciados simétricamente. El resorte mantiene una presión de contacto de típicamente 150 a 400 gramos por cm² — suficiente para garantizar un contacto eléctrico fiable sin fricción excesiva. El material de carbono es deliberadamente más blando que el conmutador de cobre, de modo que las escobillas se desgastan preferentemente, protegiendo la superficie más cara del conmutador. Por qué las escobillas crean limitaciones fundamentales en los motores de CC Si bien las escobillas permiten el funcionamiento del motor de CC, introducen simultáneamente un conjunto de limitaciones de rendimiento, confiabilidad y mantenimiento que son inherentes al mecanismo de contacto entre escobillas y conmutador, y que no pueden eliminarse por completo independientemente de la calidad del material de las escobillas o del refinamiento del diseño. Desgaste mecánico y vida útil limitada Los cepillos son componentes consumibles. El contacto deslizante continuo contra el conmutador giratorio erosiona el material de las escobillas a un ritmo que depende de la densidad de corriente, la presión de contacto, la velocidad de la superficie del conmutador y las condiciones ambientales. La vida útil típica de las escobillas en un motor CC en funcionamiento continuo es 1.000 a 5.000 horas de funcionamiento , después de lo cual se deben inspeccionar y reemplazar las escobillas. En comparación, los motores CC sin escobillas, que eliminan por completo este mecanismo de contacto, logran habitualmente 10.000 a 50.000 horas de vida útil sin mantenimiento relacionado con la conmutación. Pérdidas eléctricas y generación de calor en la interfaz de contacto. El contacto del conmutador de escobillas crea una caída de voltaje resistivo de aproximadamente 0,5 a 2 voltios por cepillo , independientemente del tamaño del motor. En un pequeño motor que funciona con 12 V, dos escobillas juntas consumen Del 8 al 33% de la tensión de alimentación. solo en pérdidas de resistencia de contacto, lo que reduce directamente la eficiencia. Esta energía perdida se disipa en forma de calor en la superficie de contacto, lo que limita la capacidad térmica del motor y requiere una ventilación adecuada incluso a niveles de potencia modestos. Chispas, ruido eléctrico y limitaciones de velocidad Durante la conmutación, la escobilla cortocircuita la bobina de conmutación durante un breve instante. Si la sincronización es imperfecta (lo cual es inevitable ya que la velocidad del motor, la carga y la temperatura varían), la corriente de la bobina no se invierte completamente antes de que el cepillo pase al siguiente segmento, lo que provoca arcos y chispas en la interfaz cepillo-conmutador . Estas chispas generan interferencias electromagnéticas (EMI) que pueden alterar los dispositivos electrónicos cercanos, dañar la superficie del conmutador con el tiempo y limitar la velocidad máxima de operación segura. La mayoría de los motores DC con escobillas tienen límites de velocidad prácticos de 5.000 a 15.000 RPM antes de que las chispas relacionadas con la conmutación se vuelvan destructivas, mientras que los motores sin escobillas funcionan rutinariamente a 50.000 a 100.000 RPM en aplicaciones de alta velocidad. Restricciones ambientales Las chispas inherentes a la conmutación de las escobillas hacen que los motores CC con escobillas No apto para atmósferas explosivas o inflamables. sin costosos recintos de seguridad intrínseca. El polvo de las escobillas de carbón se acumula dentro de la carcasa del motor y requiere una limpieza regular para evitar fallas de seguimiento y cortocircuitos. En aplicaciones sumergidas o de alta humedad, la contaminación por humedad de la interfaz del conmutador y las escobillas provoca un funcionamiento errático y una corrosión acelerada. ¿Qué es un motor eléctrico de CC sin escobillas y cómo resuelve el problema de las escobillas? Un motor eléctrico de CC sin escobillas (motor BLDC) logra el mismo resultado que un motor de CC con escobillas (velocidad de rotación y par controlados), pero elimina las escobillas y el conmutador por completo al mover los imanes permanentes al rotor y colocar los devanados energizados en el estator estacionario . Dado que los devanados ya no giran, no hay necesidad de contacto eléctrico deslizante y no se requiere ningún conmutador. La conmutación (la conmutación de corriente entre devanados para mantener la rotación) se realiza electrónicamente mediante un controlador de motor dedicado (ESC o controlador BLDC) que utiliza retroalimentación de la posición del rotor de los sensores de efecto Hall o detección de EMF inverso para energizar las fases correctas del devanado del estator en la secuencia correcta. Esta conmutación electrónica es Más rápido, más preciso y perfectamente sincronizado en cada velocidad y condición de carga. , eliminando la conmutación mecánica imperfecta que provoca chispas en los motores con escobillas. Principio de funcionamiento del motor BLDC paso a paso El controlador del motor lee la posición del rotor mediante sensores de efecto Hall (o back-EMF en diseños sin sensores) para conocer la posición angular exacta del rotor de imán permanente en cada momento. Según la posición del rotor, el controlador energiza los devanados de fase del estator apropiados utilizando transistores de potencia (MOSFET o IGBT), creando un campo magnético giratorio en el estator. El rotor de imán permanente es atraído y repelido por el campo giratorio del estator, produciendo par y rotación, exactamente como en un motor con escobillas, pero sin ningún contacto físico entre las partes estacionarias y giratorias. El controlador actualiza continuamente la secuencia de conmutación a medida que gira el rotor, manteniendo el tiempo de conmutación óptimo independientemente de los cambios de velocidad o carga, logrando eficiencias de 85% a 95% en sistemas BLDC bien diseñados. Motor de CC con escobillas y motor de CC sin escobillas: comparación directa de rendimiento Comparación lado a lado de las características de rendimiento, mantenimiento y aplicación de motores de CC con y sin escobillas Parámetro Motor de CC con escobillas Motor CC sin escobillas Método de conmutación Mecánico (conmutador de escobillas) Electrónica (controlador de motor) Eficiencia típica 75–85% 85-95% Vida útil 1.000 a 5.000 horas 10 000 a 50 000 horas Velocidad máxima 5000 a 15 000 RPM (típico) Hasta 100.000 RPM Mantenimiento Se requiere reemplazo regular del cepillo Mínimo: solo rodamientos EMI/chispas Chispas significativas y EMI EMI mínima Nivel de ruido Mayor (arco de fricción del cepillo) Inferior (sin fricción de contacto) Control de velocidad Simple (ajuste de voltaje) Requiere controlador dedicado Costo inicial inferior Superior (controlador de motor) Costo total de propiedad Mayor (tiempo de inactividad por mantenimiento) inferior over full service life Ambientes peligrosos No apto sin carcasa especial Adecuado (sin chispas) Micromotores CC sin escobillas: alto rendimiento a escala miniatura Los micromotores CC sin escobillas aplican el mismo principio de funcionamiento sin escobillas en escalas físicas muy pequeñas, normalmente con diámetros de rotor de 4 mm a 40 mm y potencias nominales de menos de 1 vatio a aproximadamente 100 vatios . A esta escala, las ventajas de la tecnología sin escobillas se vuelven aún más críticas, porque las limitaciones físicas de la miniaturización hacen que los sistemas de conmutadores con escobillas sean prácticamente inviables. Por qué fallan los cepillos a microescala En un motor con un diámetro de rotor de 6 mm, los segmentos del conmutador tienen sólo fracciones de milímetro de ancho. Mantener un contacto confiable del cepillo en estas dimensiones mientras el motor gira a 20.000 a 100.000 RPM es mecánicamente poco práctico: las tasas de desgaste de las escobillas son catastróficas, los segmentos del conmutador no se pueden fabricar con suficiente precisión a bajo costo y la resistencia de contacto de las escobillas representa una fracción inaceptablemente grande de la impedancia total del circuito en un micromotor de bajo voltaje. Los micromotores CC sin escobillas resuelven todos estos problemas eliminando por completo el contacto físico. Construcción de micromotores CC sin escobillas Los motores Micro BLDC se fabrican en dos configuraciones principales: Configuración interna: El rotor de imán permanente gira dentro de los devanados del estator: la topología clásica del motor. Los micromotores Inrunner alcanzan las RPM más altas debido a la pequeña inercia del rotor del conjunto magnético interno. Común en piezas de mano dentales, turbobombas y husillos de mecanizado de alta velocidad que funcionan a 50.000 a 150.000 RPM . Configuración del corredor avanzado: El conjunto de imán permanente forma la carcasa giratoria exterior alrededor del núcleo fijo del estator. Los motores Outrunner producen mayor par a menores RPM debido al mayor diámetro del rotor y son la configuración dominante en sistemas de propulsión de drones y multirotor, donde se prefiere la transmisión directa sin cajas de cambios. Aplicaciones clave de los micromotores CC sin escobillas Propulsión de drones y vehículos aéreos no tripulados: Los motores micro BLDC outrunner impulsan las hélices de drones comerciales y de consumo, donde Relaciones potencia-peso de 5:1 a 10:1 (vatios por gramo) y un control electrónico preciso de la velocidad son esenciales para un vuelo estable. Dispositivos médicos: Los robots quirúrgicos, las bombas implantables y los equipos de diagnóstico portátiles utilizan micromotores BLDC porque su larga vida útil, su bajo nivel de ruido y su funcionamiento sin chispas cumplen con los estrictos requisitos del hardware de grado médico. Un micromotor BLDC típico en una herramienta quirúrgica funciona a 35.000 a 80.000 RPM con una precisión posicional superior a 0,1°. Ventiladores de refrigeración de computadoras y ejes de discos duros: Los ventiladores de refrigeración de servidores y portátiles y los motores de eje de las unidades de disco duro son casi universalmente micromotores BLDC, seleccionados por su funcionamiento silencioso, alta confiabilidad y capacidad de arrancar y detener millones de veces sin desgaste de las escobillas. Robótica y automatización: Los actuadores conjuntos en robots colaborativos (cobots), accionamientos de pinzas y motores de ruedas AGV utilizan cada vez más motores micro BLDC con codificadores integrados, logrando repetibilidad de posicionamiento de ±0,02 mm en aplicaciones de montaje de precisión. Electrónica de consumo: Los cepillos de dientes eléctricos, los secadores de pelo, las aspiradoras de mano y los cardanes estabilizadores de cámaras utilizan micromotores BLDC para lograr un tamaño compacto, alta eficiencia y una vida útil del producto que sería imposible con diseños que dependen del cepillo. Selección entre motores de CC con escobillas y motores de CC sin escobillas para su aplicación La elección entre tecnología de motor de CC con y sin escobillas debe estar determinada por los requisitos específicos de la aplicación, no por la suposición general de que el motor sin escobillas es siempre superior. Ambas tecnologías siguen siendo comercialmente relevantes y se especifican activamente en nuevos diseños. Cuando los motores de CC con escobillas siguen siendo la opción correcta Un control de velocidad simple es adecuado: Los motores de CC con escobillas pueden controlarse con una simple señal PWM o voltaje variable; no se requiere un chip controlador de motor dedicado. Para productos de bajo costo y baja complejidad, esto reduce significativamente el costo de la lista de materiales. Ciclo de trabajo corto o uso poco frecuente: Es posible que las aplicaciones en las que el motor funciona sólo ocasionalmente (el motor de la ventana de un automóvil, un juguete, el actuador de una máquina expendedora) nunca acumulen suficientes horas de funcionamiento para alcanzar los límites de desgaste de las escobillas. La prima de coste sin escobillas no está justificada. El bajo costo inicial es la principal limitación: Costo de los motores con escobillas 30 a 60% menos que un motor sin escobillas equivalente más controlador para la misma potencia de salida. En productos de consumo de gran volumen con una vida útil diseñada de 2 a 3 años, esta diferencia de costos suele ser decisiva. Cuando los motores de CC sin escobillas son la especificación correcta Operación de ciclo de trabajo continuo o alto: Cualquier aplicación que funcione más de unas pocas horas al día (automatización industrial, ventiladores HVAC, bombas, unidades de tracción) debe utilizar motores sin escobillas. La eliminación del mantenimiento de los cepillos por sí sola justifica la prima de coste dentro de 6 a 18 meses de operación para la mayoría de los usuarios industriales. Requisitos de alta velocidad: Para aplicaciones que requieren velocidades superiores a 15.000 RPM (turbobombas, herramientas dentales, husillos de alta velocidad, motores de drones), la tecnología sin escobillas es la única opción viable. Los motores con escobillas no pueden mantener estas velocidades sin fallar la conmutación. Ubicaciones inaccesibles para mantenimiento: Los motores instalados en gabinetes sellados, integrados en maquinaria o implementados en ubicaciones remotas donde el reemplazo de las escobillas no es práctico deben ser sin escobillas para garantizar la confiabilidad a largo plazo. Entornos sensibles a EMI: Los equipos médicos, los instrumentos de medición de precisión y la aviónica no pueden tolerar la interferencia electromagnética generada por la conmutación de las escobillas. Los motores sin escobillas con filtrado adecuado cumplen incluso con los estándares EMI más exigentes, incluidos MIL-STD-461 e IEC 61000 . Requisitos de miniaturización: Cuando el diámetro del motor debe ser inferior a 20-30 mm, los micromotores de CC sin escobillas son la única tecnología que ofrece eficiencia, velocidad y confiabilidad adecuadas a esa escala. Especificaciones clave a evaluar al elegir un motor de CC sin escobillas Seleccionar el motor CC sin escobillas correcto requiere evaluar varios parámetros de rendimiento interdependientes. La optimización de una especificación de forma aislada (como las RPM máximas) sin considerar el par, la curva de eficiencia y los límites térmicos conduce a un rendimiento deficiente del sistema. Clasificación KV (RPM por voltio): El valor KV define cuántas RPM produce el motor por voltio de voltaje aplicado sin carga. un motor de alto KV (2000–10 000 KV) Es adecuado para aplicaciones de alta velocidad y bajo torque, como hélices de drones. un motor de bajo KV (100–500 KV) Produce un par elevado a baja velocidad y se prefiere para ruedas de transmisión directa, cabrestantes y juntas robóticas. Par continuo y máximo: El par continuo define la carga máxima que el motor puede soportar indefinidamente sin sobrecalentarse. Par máximo: normalmente 2 a 3 veces la calificación continua — está disponible para ráfagas de aceleración cortas. El perfil de carga de la aplicación debe permanecer dentro de estos límites. Constante del motor (Km): Km = par / √ (pérdidas de potencia) y es una medida de la eficiencia del motor independiente del tamaño. Un Km más alto indica un diseño de motor más eficiente para el mismo tamaño de bastidor. Número de polos: Más polos magnéticos generalmente producen un par más suave a baja velocidad (importante para aplicaciones de servo), mientras que menos polos permiten RPM máximas más altas. La mayoría de los motores micro BLDC utilizan 2 a 14 polos . Tipo de sensor: Los motores con sensor de efecto Hall proporcionan retroalimentación de posición precisa en todas las velocidades, incluidas cero RPM, esencial para aplicaciones de servo y posicionamiento. Los motores BLDC sin sensores son más simples y económicos, pero requieren una velocidad mínima para la detección de contraEMF, lo que los hace inadecuados para aplicaciones que requieren un control preciso de baja velocidad o de par de retención. Mantenimiento de motores de CC con escobillas: extensión de la vida útil de las escobillas Cuando los motores de CC con escobillas permanecen en servicio, las prácticas de mantenimiento adecuadas pueden prolongar significativamente la vida útil de las escobillas y evitar daños prematuros al conmutador, lo que reduce el costo total de mantenimiento y el tiempo de inactividad no planificado. Inspeccione la longitud del cepillo cada 500 horas de funcionamiento en motores industriales en funcionamiento continuo. Reemplace las escobillas antes de que alcancen la marca de longitud mínima, generalmente cuando están desgastadas. un tercio de la longitud original — para evitar que el resorte de la escobilla entre en contacto con el conmutador y cause daños catastróficos. Reemplace siempre ambos (o los cuatro) cepillos simultáneamente, incluso si solo uno está desgastado. Las longitudes de cepillo mixtas crean una presión de contacto desigual y aceleran el ranurado del conmutador. Después del reemplazo del cepillo, Coloque cepillos nuevos haciendo funcionar el motor al 50% de carga durante 30 minutos. antes de volver a la operación de carga completa. Esto permite que la cara de la escobilla se ajuste a la curvatura del conmutador y establece una película de carbono estable sobre la superficie del conmutador. Limpie el polvo de carbón del interior de la carcasa del motor en cada inspección de las escobillas. El polvo de carbón acumulado puede crear rutas de seguimiento conductoras entre los segmentos del conmutador, provocando cortocircuitos entre segmentos. Verifique la condición de la superficie del conmutador en cada inspección. La superficie debe verse lisa con una pátina oscura uniforme (película de carbón). Los puntos de cobre brillantes indican arcos localizados; surcos más profundos que 0,5 mm requieren que un reparador de motores calificado realice un desnatado del conmutador.

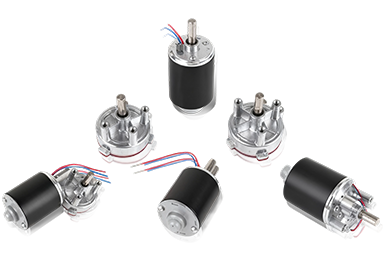

un motorreductor Funciona combinando un motor eléctrico con un reductor (caja de cambios) en una única unidad integrada. El motor genera una salida rotacional de alta velocidad y la caja de cambios utiliza una serie de engranajes engranados para reduzca esa velocidad mientras multiplica proporcionalmente el par . El resultado es un sistema de accionamiento compacto que ofrece una rotación potente y lenta, exactamente lo que requieren la mayoría de las aplicaciones mecánicas. Por ejemplo, un motor que gira a 1400 RPM combinado con una caja de cambios 70:1 produce una velocidad del eje de salida de solo 20 RPM, pero con torque. hasta 70 veces mayor de lo que el motor por sí solo podría proporcionar (menos las pérdidas de eficiencia). Este principio se aplica ya sea que esté utilizando un gran motorreductor industrial que impulsa un transportador o un motorreductor pequeño girando el mecanismo dentro de un abridor de cortina automático. El principio de funcionamiento básico: reducción de velocidad y multiplicación de par La física fundamental detrás de cada motorreductor es la relación de transmisión. Cuando un engranaje impulsor pequeño (piñón) engrana con un engranaje impulsado más grande, el engranaje impulsado gira más lentamente pero ejerce más fuerza de rotación. La relación es directa y predecible: Velocidad de salida = Velocidad de entrada ÷ Relación de transmisión Par de salida = Par de entrada × Relación de transmisión × Eficiencia un typical gear motor efficiency ranges from 85% a 98% Dependiendo del tipo de engranaje, con engranajes helicoidales en el extremo superior y engranajes helicoidales en el extremo inferior. Esta pérdida de eficiencia es el único "coste" de la multiplicación del par: el resto de la energía se convierte en trabajo mecánico utilizable. En una caja de cambios de varias etapas, cada etapa de transmisión multiplica la relación. Dos etapas de 7:1 cada una producen una proporción combinada de 49:1. Tres etapas pueden lograr relaciones superiores a 1.000:1 en una carcasa compacta, que es como un pequeño motor de engranajes del tamaño de un puño puede mover una carga muy pesada a una velocidad controlada, casi imperceptiblemente lenta. Componentes clave dentro de un motor de engranajes Comprender lo que hay dentro de un motorreductor ayuda a diagnosticar problemas, seleccionar la unidad adecuada y predecir las necesidades de mantenimiento. Cada motorreductor contiene los mismos subsistemas centrales, independientemente de su tamaño o tipo. Motor eléctrico: El motor primario convierte la energía eléctrica en energía rotacional. Puede ser CA (inducción), CC (con o sin escobillas) o paso a paso/servo según la aplicación. El eje del motor se conecta directamente a la primera etapa de la caja de cambios. Eje de entrada y piñón: El eje de alta velocidad que se extiende desde el motor hasta la caja de cambios. El piñón (engranaje pequeño) montado en este eje inicia el proceso de reducción de velocidad. Tren de engranajes: Una o más etapas de engranajes entrelazados dispuestos para reducir progresivamente la velocidad y aumentar el par. Cada etapa tiene un engranaje conductor y un engranaje conducido. Eje de salida: El eje final de baja velocidad que entrega potencia a la carga impulsada. Puede ser macizo, hueco o con bridas según la configuración de montaje. Vivienda de la caja de cambios: Encierra y alinea todos los componentes del engranaje; normalmente hierro fundido, aleación de aluminio o plástico de ingeniería. También sirve como depósito de aceite en diseños lubricados. Rodamientos y Sellos: Soporta cargas en el eje y evita fugas de lubricante. La selección de rodamientos afecta directamente la capacidad de carga y la vida útil. Sistema de lubricación: Lubricación por salpicadura (baño de aceite) en unidades más grandes; rodamientos sellados llenos de grasa en motores de engranajes pequeños y diseños libres de mantenimiento. Tipos de motores de engranajes y cómo funciona cada uno de manera diferente El tipo de caja de cambios utilizada determina la eficiencia del motorreductor, el nivel de ruido, el rango de relación de transmisión y la orientación física. Seleccionar el tipo incorrecto es uno de los errores de ingeniería de aplicaciones más comunes. Motor de engranaje recto Utiliza engranajes de corte recto con dientes paralelos al eje del eje. Simple, económico y altamente eficiente ( 95–98% por etapa ), pero genera más ruido debido al enganche brusco de los dientes. Común en impresoras, pequeños electrodomésticos y accionamientos industriales de baja velocidad. La configuración más utilizada en motores de engranajes pequeños para aplicaciones sensibles al costo. Motor de engranaje helicoidal Utiliza dientes de engranaje en ángulo que se acoplan gradualmente a lo largo de la cara del diente, lo que produce un funcionamiento más suave y silencioso que los engranajes rectos. La eficiencia alcanza 96–98% y manejan cargas de torque más altas con menos vibración. Ampliamente utilizado en accionamientos de transportadores, mezcladores y maquinaria de envasado. Los dientes en ángulo generan fuerzas de empuje axiales que deben ser absorbidas por los cojinetes de empuje. Motor de engranaje helicoidal Utiliza un tornillo helicoidal (gusano) que engrana con una rueda helicoidal en un ángulo de 90°. Logra relaciones de transmisión muy altas, normalmente 5:1 a 100:1 en una sola etapa — en una carcasa extremadamente compacta. La principal compensación es la eficiencia: los motores de engranajes helicoidales normalmente funcionan a 50-90% de eficiencia , siendo las relaciones más altas menos eficientes debido al contacto deslizante de los dientes. Muchas configuraciones de engranajes helicoidales son autoblocantes (la carga no puede hacer retroceder el motor), lo que las hace ideales para aplicaciones de elevación, abridores de portones y posicionamiento. Motor de engranaje planetario Utiliza un engranaje solar central, múltiples engranajes planetarios que orbitan a su alrededor y un engranaje de anillo exterior. La carga se distribuye a través de múltiples dientes de engranaje simultáneamente, lo que resulta en densidad de par muy alta — un motor de engranaje planetario puede entregar de 3 a 5 veces el par de un engranaje recto de tamaño similar. La eficiencia es alta en 95–97% por etapa . Compacto, coaxial (la entrada y la salida comparten el mismo eje) y excelente para robótica, herramientas eléctricas y vehículos eléctricos. También es la configuración dominante en pequeños motorreductores utilizados en automatización de precisión. Motor de engranaje cónico Utiliza engranajes cónicos para transmitir potencia en un ángulo (más comúnmente de 90°, pero son posibles otros ángulos). Se utiliza cuando los ejes de transmisión y carga deben ser perpendiculares y el espacio permite una configuración en ángulo recto. Común en mezcladoras, transportadores que realizan cambios de dirección y equipos agrícolas. Tipos de motores de engranajes de un vistazo: tabla comparativa Comparación de rendimiento y aplicaciones en las cinco configuraciones principales de motores de engranajes Tipo Eficiencia Rango de relación Nivel de ruido Densidad de par Uso típico estimular 95–98% 3:1 – 10:1 por etapa Moderado-alto Bajo-moderado Impresoras, electrodomésticos, juguetes. helicoidal 96–98% 3:1 – 10:1 por etapa Bajo Moderado-alto transportadores, embalaje gusano 50-90% 5:1 – 100:1 por etapa Bajo moderado Portones, ascensores, mezcladores. planetario 95–97% 3:1 – 10:1 por etapa Bajo muy alto Robótica, vehículos eléctricos, automatización. bisel 93–97% 1:1 – 6:1 moderado moderado Accionamientos angulares, mezcladores En qué se diferencia un motorreductor pequeño de las unidades industriales un small gear motor operates on exactly the same physical principles as its industrial counterparts, but is engineered for compactness, low voltage, and low-to-moderate torque output. Most small gear motors are designed to run on 3 V a 24 V CC , producen velocidades de salida de 1 RPM a 1000 RPM , y entrega pares desde unos pocos gramos-centímetro hasta varios Newton-metros. La configuración de motor de engranajes pequeños más común es un motor de CC con escobillas combinado con una caja de cambios planetaria o de plástico o metal, a menudo llamado motor N20, N30 o TT por su factor de forma. Estas unidades se encuentran en kits de robótica, dispositivos domésticos inteligentes, instrumentos médicos, mecanismos de giro e inclinación de cámaras y dispensadores automáticos. Diferencias de diseño en motores de engranajes pequeños Materiales de engranajes: Los motores de engranajes pequeños suelen utilizar engranajes de plástico (POM, nailon) en lugar de acero para reducir el peso, el ruido y el coste, pero con límites de carga más bajos, normalmente por debajo de 5 Nm de par continuo. Codificadores integrados: Muchos motores de engranajes pequeños incluyen codificadores ópticos o magnéticos en el eje del motor para retroalimentación de velocidad y control de posición, algo esencial para aplicaciones de robótica y CNC. Construcción sellada: Las cajas de engranajes selladas y empaquetadas con grasa eliminan la necesidad de lubricación con aceite y permiten cualquier orientación de montaje. Par de calado frente a par nominal: un small gear motor rated at 0.5 Nm continuous may have a stall torque of 1.5–2 Nm — understanding this ratio prevents burnout in intermittent duty applications Especificaciones clave que se deben comprender al seleccionar un motorreductor Cada hoja de datos del motorreductor contiene un conjunto de parámetros de rendimiento. Saber cómo leerlos y aplicarlos es esencial para adaptar el motor a la aplicación sin sobreespecificar (y gastar demasiado) o subespecificar (y causar fallas). Especificaciones esenciales del motorreductor y su significado práctico para los ingenieros de aplicaciones Especificación Unidad Lo que significa Implicaciones prácticas Relación de engranajes X:1 Giros de entrada por giro de salida Determina la velocidad de salida y la multiplicación del par. Velocidad de salida RPM Velocidad del eje bajo carga nominal Debe coincidir con los requisitos de tiempo de aplicación Par nominal Nm o kg·cm Par de funcionamiento continuo y seguro Debe exceder el par de carga con margen de seguridad. Par de parada Nm o kg·cm Par máximo antes de que el eje se detenga Correr cerca del puesto sobrecalienta el motor rápidamente Velocidad sin carga RPM Velocidad con carga cero en el eje de salida unctual working speed will be 10–20% lower Potencia nominal W. Potencia de entrada eléctrica continua Determina los requisitos de suministro de energía. Clasificación IP IPxx Nivel de protección contra el polvo y la humedad. IP54 mínimo para ambientes exteriores o húmedos Contragolpe min de arco o grados Movimiento perdido al invertir la dirección Fundamental para el posicionamiento de precisión: las unidades de bajo juego cuestan más Motores de engranajes de CC versus CA: qué tipo de motor elegir El motor eléctrico dentro de la caja de cambios es tan importante como el tren de engranajes. El tipo de motor determina los requisitos de suministro de energía, las opciones de control de velocidad y la idoneidad para diferentes ciclos de trabajo. Motores de engranajes con escobillas de CC El tipo de motor más común en motores de engranajes pequeños. Control de velocidad simple variando el voltaje, reversible cambiando la polaridad, económico y ampliamente disponible en 1,5 V a 48 V CC . Los cepillos requieren reemplazo periódico después 500–2000 horas de operación. Adecuado para robótica, accesorios automotrices, electrónica de consumo y cualquier aplicación que funcione con baterías. Motores de engranajes CC sin escobillas (BLDC) Elimine las escobillas mediante conmutación electrónica, lo que prolonga drásticamente la vida útil de 10 000 a 20 000 horas . Más eficientes que los motores con escobillas (85–93 % de eficiencia), más silenciosos y más adecuados para aplicaciones de servicio continuo. Requiere un controlador de motor (placa de controlador), lo que aumenta el costo del sistema. Común en dispositivos médicos, compuertas HVAC, drones y automatización de precisión. unC Induction Gear Motors Funciona directamente desde la red eléctrica de CA (110 V/220 V, 50/60 Hz). Sin escobillas, sin conmutador, extremadamente robusto y diseñado para Operación industrial continua 24 horas al día, 7 días a la semana . La velocidad está determinada por la frecuencia de suministro y el número de polos: un motor de 4 polos a 50 Hz funciona a aproximadamente 1450 RPM (velocidad síncrona menos deslizamiento). La variación de velocidad requiere un variador de frecuencia (VFD). La opción estándar para transportadores, bombas, ventiladores y maquinaria industrial. Motores de engranajes paso a paso un stepper motor paired with a gearbox moves in precise angular increments — typically 1,8° por paso (200 pasos/revolución) antes de que la caja de cambios subdivida aún más el movimiento. Con una caja de cambios de 10:1, la resolución efectiva pasa a ser de 0,18° por paso. No se requiere ningún sensor de retroalimentación para el posicionamiento de bucle abierto en aplicaciones livianas. Común en impresoras 3D, máquinas CNC y equipos de laboratorio automatizados. Aplicaciones del mundo real de los motores de engranajes por industria Los motorreductores se encuentran entre los componentes mecánicos más utilizados en la industria moderna. Su capacidad para ofrecer un par controlado a velocidades precisas los hace indispensables en todos los sectores. Automatización Industrial: Accionamientos de transportadores, mesas de indexación giratorias, tanques de mezcla, extrusoras (normalmente motores de engranajes helicoidales o planetarios con una potencia nominal de 0,1 a 200 kW) Robótica: Los actuadores de articulación en brazos robóticos utilizan pequeños motores de engranajes planetarios por su alta densidad de torque y tamaño compacto; un solo motor de articulación puede producir 50–300 Nm de una unidad más pequeña que una taza de café Automatización inteligente de hogares y edificios: Las cortinas, persianas, cerraduras de puertas, compuertas HVAC y actuadores de válvulas motorizados utilizan motores de engranajes pequeños (normalmente de 5 a 24 V CC, de 1 a 50 RPM) para un posicionamiento silencioso y preciso. Equipo médico: Las bombas de infusión, las mesas quirúrgicas, los motores de sillas de ruedas y los analizadores de laboratorio requieren motores de engranajes ultraprecisos y silenciosos que cumplan estrictamente con las normas EMC. Vehículos eléctricos: Los motores de engranajes planetarios BLDC impulsan los sistemas de tracción, dirección asistida, asistencia de frenado y ajuste de asientos. Procesamiento de alimentos y bebidas: Los accionamientos de mezcladores, taponadoras de botellas y máquinas llenadoras utilizan motores de engranajes de acero inoxidable con clasificaciones IP65-IP69K para resistencia al lavado. Electrónica de consumo: Impresoras, cámaras, dispensadores automáticos de jabón y máquinas de café dependen de pequeños motores de engranajes rectos o planetarios compactos que funcionan a 3–12 VCC Cómo dimensionar un motorreductor: un enfoque paso a paso El dimensionamiento correcto previene dos de los modos de falla más comunes: sobrecarga térmica (infradimensionado) y costos innecesarios (sobredimensionado). Siga esta secuencia para cualquier selección de motorreductor: Definir velocidad de salida (RPM): Determine la velocidad de rotación exacta requerida en el eje de salida. Esto lo establece la aplicación; por ejemplo, una cinta transportadora que se mueve a 0,5 m/s sobre un rodillo de 100 mm de diámetro necesita que el rodillo gire a aproximadamente 95 RPM. Calcular el par de carga (Nm): Torque = Fuerza × Radio. Incluya todas las cargas de fricción, inercia y gravedad. Añadir un factor de servicio de 1,25 a 2,0 dependiendo de la carga de impacto y el ciclo de trabajo. Determine la relación de transmisión requerida: Relación = Velocidad del motor ÷ Velocidad de salida requerida. La mayoría de los motores de inducción de CA funcionan entre 1400 y 1750 RPM; la mayoría de los motores de CC pequeños entre 3000 y 18 000 RPM. Seleccione el tipo de marcha: Gusano para alta relación y autoblocante; planetario para un par elevado en un volumen pequeño; helicoidal para un funcionamiento continuo y suave; Estimular aplicaciones simples y de bajo costo. Verifique la clasificación térmica: Confirme que la potencia nominal del motor y el ciclo de trabajo coincidan con las condiciones de funcionamiento reales. Un motor clasificado para S1 (servicio continuo) maneja el 100 % del tiempo de funcionamiento; S3 (intermitente) normalmente tiene una clasificación de 25-40 % a tiempo . Consultar requisitos medioambientales: Seleccione la clasificación IP, el rango de temperatura y la compatibilidad de materiales para el entorno de instalación. Modos comunes de falla del motor de engranajes y cómo prevenirlos Los motores de engranajes fallan de manera predecible. Comprender los modos de falla hace posible seleccionar unidades más robustas, implementar programas de mantenimiento apropiados y diagnosticar problemas rápidamente cuando ocurren. Desgaste y picaduras de los dientes de los engranajes: Causado por sobrecarga, lubricación inadecuada o contaminación. Produce un aumento de ruido y reacción. Se evita mediante un tamaño correcto, cambios regulares de aceite (cada 2500 a 5000 horas en unidades industriales) y sellado contra la contaminación. Fallo del rodamiento: El modo de falla más común en cajas de cambios en buen estado. Los síntomas incluyen vibración, ruido y oscilación del eje. Los rodamientos de los motores de engranajes pequeños suelen durar 5.000 a 15.000 horas bajo carga nominal. Quemado del devanado del motor: Resultado de correr en pérdida o sobrecarga extrema durante períodos prolongados. Un motor que funciona al doble de su par nominal genera aproximadamente cuatro veces el calor — el daño térmico es rápido. Se evita mediante el uso de relés de protección del motor y el dimensionamiento correcto para cargas máximas. Fallo del sello y fuga de aceite: unccelerates gear and bearing wear dramatically. Inspect shaft seals annually and replace at first sign of weeping oil. Decapado de engranajes de plástico en motores de engranajes pequeños: Ocurre cuando las cargas de impacto o las condiciones de pérdida exceden la resistencia al corte del plástico. Utilice motores de engranajes pequeños con engranajes metálicos en cualquier aplicación con paradas bruscas, riesgo de atasco o cargas de alta inercia.

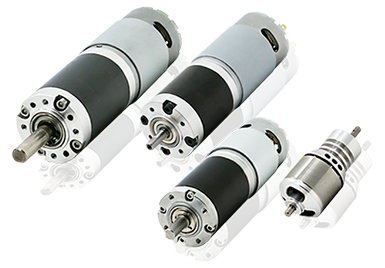

¿Qué es un motor de engranajes de CC? La respuesta directa un CC motorreductor Es un motor eléctrico de corriente continua integrado con un reductor de engranajes (caja de cambios). El motor convierte la energía eléctrica en energía mecánica rotacional, mientras que la caja de cambios adjunta reduce la velocidad de salida y aumenta proporcionalmente el par de salida. El resultado es una unidad motriz compacta y autónoma que ofrece alto par a baja velocidad —Una combinación que un motor CC estándar por sí solo no puede lograr de manera eficiente. En términos prácticos: si un motor CC desnudo gira a 5.000 RPM pero se necesitan 50 RPM para impulsar una cinta transportadora con una fuerte fuerza de tracción, un motor de engranajes con Relación de transmisión 100:1 ofrece exactamente eso, al mismo tiempo que multiplica el torque aproximadamente 100 veces (menos las pérdidas de eficiencia de los engranajes, generalmente entre 70 y 95%). Los motores de engranajes de CC se encuentran entre los componentes de movimiento más utilizados en ingeniería y aparecen en todo, desde brazos robóticos y sillas de ruedas eléctricas hasta ventanas automáticas de automóviles y líneas de montaje industriales. Cómo funciona un motor de engranajes de CC: el mecanismo central Comprender un motorreductor de CC requiere comprender sus dos sistemas integrados que funcionan en secuencia. La etapa del motor de CC Cuando se aplica voltaje CC a los terminales de entrada del motor, la corriente fluye a través de los devanados del inducido dentro de un campo magnético (creado por imanes permanentes o electroimanes). Esta interacción produce una fuerza de rotación (par) que hace girar el eje del motor. La velocidad de rotación depende del voltaje aplicado, mientras que el par depende de la corriente. La mayoría de los pequeños motores de engranajes de CC funcionan con 3V, 6V, 12V o 24V voltajes de suministro. La etapa de la caja de cambios El eje del motor alimenta directamente a una caja de engranajes que contiene una serie de engranajes engranados. Cada etapa de engranaje reduce la velocidad en una proporción fija y multiplica el par. Por ejemplo, una caja de cambios de dos etapas con una relación de 10:1 en cada etapa produce una Reducción 100:1 . El eje de salida de la caja de cambios gira a 1/100 de la velocidad del motor pero con hasta 100 veces el par (antes de pérdidas de eficiencia). La compensación entre par y velocidad Este es el principio de ingeniería fundamental detrás de cada motorreductor: La velocidad y el par son inversamente proporcionales. a una entrada de potencia determinada. Duplicar la relación de transmisión reduce a la mitad la velocidad de salida y duplica el par de salida. Esto permite a los ingenieros ajustar con precisión un sistema de transmisión para satisfacer las demandas mecánicas de cualquier aplicación sin cambiar el motor en sí. Principales tipos de motores de engranajes de CC Los motores de engranajes de CC se clasifican por el tipo de motor de CC utilizado y por la configuración de la caja de cambios. Cada combinación se adapta a diferentes requisitos de rendimiento. Por tipo de motor Motor de engranajes CC con escobillas: Utiliza escobillas de carbón y un conmutador para transferir corriente a la armadura giratoria. Sencillo, económico y fácil de controlar con circuitos PWM básicos. Las escobillas se desgastan con el tiempo y normalmente requieren reemplazo después 500–2000 horas de operación. Común en juguetes, actuadores y aplicaciones de ciclo de trabajo bajo. Motorreductor CC sin escobillas (BLDC): Elimina escobillas mediante conmutación electrónica. Ofrece una vida útil más larga (a menudo 10.000 horas ), mayor eficiencia (85–95%), menor interferencia electromagnética y mejor gestión del calor. Utilizado en dispositivos médicos, drones y automatización de precisión. Motor de engranajes CC sin núcleo: La armadura no tiene núcleo de hierro, lo que la hace extremadamente liviana y altamente reactiva con muy baja inercia. Ideal para herramientas quirúrgicas portátiles, prótesis y sistemas de cámaras donde los micromovimientos rápidos y precisos son importantes. Por tipo de caja de cambios Motor de engranaje recto: Utiliza engranajes paralelos de corte recto. Sencillo, económico y ampliamente disponible. Ligeramente más ruidoso que otros tipos debido al enganche repentino de los dientes. Lo mejor para aplicaciones de velocidad y carga moderadas. Motor de engranaje helicoidal: Los engranajes están cortados en ángulo, lo que proporciona un engrane gradual de los dientes. Esto resulta en funcionamiento más suave y silencioso y mayor capacidad de carga que los engranajes rectos. Preferido en automatización de oficinas, sistemas HVunC y equipos de procesamiento de alimentos. Motor de engranaje planetario: Cuenta con un engranaje solar central, engranajes planetarios circundantes y un engranaje de anillo exterior. Este diseño logra Densidad de par muy alta y relaciones de transmisión de hasta 1.000:1. en forma cilíndrica compacta. Comúnmente utilizado en robótica, vehículos eléctricos y actuadores de alta precisión. Motor de engranaje helicoidal: Utiliza un tornillo sin fin que engrana con una rueda helicoidal, lo que permite relaciones de reducción muy altas (hasta 300:1 en una sola etapa) y autobloqueo inherente cuando se corta la energía. Ideal para ascensores, abridores de portones y cualquier aplicación que requiera que la carga mantenga su posición sin frenar. Especificaciones clave explicadas Seleccionar el motorreductor de CC adecuado requiere comprender estos parámetros básicos. Leer mal incluso uno de ellos puede provocar una falla del motor o un rendimiento deficiente. Especificaciones básicas del motor de engranajes de CC y su importancia práctica para la selección Especificación Unidad Lo que significa Rango típico Tensión nominal V (CC) Tensión de funcionamiento óptima 3V – 48V Velocidad sin carga RPM Velocidad del eje de salida sin carga 1-1000 RPM Par nominal N·m o kg·cm Par de salida seguro continuo 0,01 – 500 N·m Par de parada N·m o kg·cm Par máximo a velocidad cero 2–10× par nominal Relación de engranajes n:1 Reducción de velocidad de entrada a salida 5:1 – 1.000:1 Eficiencia % Potencia convertida en salida útil 50% – 95% Corriente nominal un Consumo de corriente con carga nominal 0,05A – 30A Clasificación IP código IP Nivel de protección contra el polvo y el agua. IP20 – IP67 Regla general de diseño: unlways select a gear motor whose rated torque is at least 1.5–2× your application's calculated load torque. This safety margin accounts for startup surges, friction variation, and load fluctuations that can easily exceed steady-state values. Motor de engranajes de CC frente a otros tipos de motores Los ingenieros evalúan con frecuencia los motores de engranajes de CC frente a otras alternativas. Así es como se comparan en los factores más críticos. Comparación de motores de engranajes de CC con motores de engranajes de CA, motores paso a paso y servomotores factores CC Gear Motor unC Gear Motor Motor paso a paso servomotor Fuente de energía CC (battery/PSU) unC mains CC (pulsed) CC or AC Control de velocidad Fácil (PWM/voltaje) Moderado (se necesita VFD) Basado en pasos Excelente (circuito cerrado) Torque a baja velocidad Alto moderado Alto (but drops off) muy alto Precisión de posición Bajo (bucle abierto) Bajo Bueno (bucle abierto) Excelente Costo Bajo – Moderate moderado Bajo – Moderate Alto Portabilidad Excelente pobre bueno bueno Las mayores ventajas competitivas del motorreductor de CC son su simplicidad, bajo costo y compatibilidad con la batería —lo que la convierte en la opción predeterminada para aplicaciones móviles, portátiles y sensibles a los costos. Aplicaciones del mundo real de los motores de engranajes de CC Los motorreductores de CC están integrados en una extraordinaria gama de productos. Su versatilidad proviene de la amplia gama de voltajes, relaciones de transmisión y factores de forma disponibles. unutomotive Systems Los vehículos modernos contienen Motores de engranajes de 20 a 70 CC dependiendo del modelo. Estos accionan elevalunas eléctricos (normalmente 12 V, 30 a 60 RPM), ajustadores eléctricos de asientos, actuadores de puertas combinados con HVAC, sistemas de limpiaparabrisas y unidades de asistencia de dirección asistida. El requisito de confiabilidad en entornos automotrices impulsa el uso de variantes sin escobillas de alta eficiencia con clasificación IP65. Robótica y Automatización Las articulaciones de robots, pinzas y plataformas móviles dependen de motores de engranajes de CC para controlar el movimiento. Los motores con engranajes planetarios son el estándar aquí y ofrecen relaciones de transmisión de 20:1 a 500:1 en un diámetro tan pequeño como 22 mm. Los robots educativos como los que utilizan la plataforma LEGO Technic y los robots industriales colaborativos (cobots) de empresas como Universal Robots dependen de esta tecnología central. Dispositivos médicos y de asistencia Uso de sillas de ruedas eléctricas Motores de engranajes CC sin escobillas de 24 V entrega de 80 a 150 N·m de torque para mover a los usuarios de manera segura a través de terrenos variados. Las bombas de infusión, los robots quirúrgicos, las prótesis motorizadas y los mecanismos de ajuste de las camas de hospital dependen de la precisión y confiabilidad de los motores de engranajes de CC compactos. Electrónica de consumo y electrodomésticos unutomatic curtain systems, smart locks, paper shredders, espresso machine grinders, and electric can openers all use small DC gear motors. These typically operate on 6V-12V con relaciones de transmisión entre 10:1 y 100:1, equilibrando un funcionamiento silencioso con suficiente torque para las tareas diarias. Equipos industriales Los sistemas transportadores, las máquinas de embalaje, los equipos textiles y la maquinaria agrícola utilizan motores de engranajes de CC de alta resistencia con potencias desde 100 W hasta varios kilovatios. Los motores de engranajes helicoidales son comunes aquí por su propiedad de autobloqueo, que evita el retroceso cuando se corta la energía, una característica de seguridad importante en secciones de transportadores verticales o inclinadas. Cómo seleccionar el motorreductor de CC adecuado para su aplicación Siga este proceso de selección estructurado para evitar los errores de especificación más comunes. Defina su par de carga. Calcule o mida el par que su aplicación necesita en el eje de salida. Incluya fricción, inercia y cualquier carga inclinada. Añadir un 1,5–2× factor de seguridad para determinar su requisito mínimo de torsión nominal. Establezca la velocidad de salida requerida. Determine el rango de RPM necesario en la salida. Esto, combinado con su par objetivo, ayuda a definir la potencia nominal (Potencia = Par × Velocidad Angular). Elija su voltaje de suministro. Haga coincidir el voltaje del motor con su fuente de energía disponible: banco de baterías, fuente de alimentación o sistema eléctrico del vehículo. Esto reduce significativamente la lista de candidatos. Seleccione el tipo de caja de cambios. Utilice planetarios para lograr una alta densidad de torsión y precisión; gusano para autobloqueo; helicoidal para un funcionamiento silencioso y continuo; Estimular aplicaciones simples y de bajo costo. Verifique el ciclo de trabajo. Los motores de servicio continuo (S1) están clasificados para operación sostenida. Los motores de servicio intermitente (S2, S3) pueden soportar cargas máximas más altas pero necesitan períodos de descanso. Hacer funcionar un motor más allá de su ciclo de trabajo es la causa más común de falla prematura. Considere los requisitos ambientales. Para ambientes al aire libre o de lavado, especifique IP54 o superior . Para el procesamiento de alimentos, se requieren carcasas de acero inoxidable y lubricantes que cumplan con la norma NSF. Considere el método de control. El control simple de encendido/apagado solo necesita un relé o un interruptor MOSFET. La velocidad variable requiere un controlador PWM. El control de posición de circuito cerrado requiere un motor equipado con codificador y un controlador de movimiento. Control de un motor de engranajes de CC: métodos y componentes Los motores de engranajes de CC se encuentran entre los componentes de accionamiento más fáciles de controlar electrónicamente, lo que contribuye a su dominio en los sistemas basados en microcontroladores y alimentados por baterías. Control de velocidad PWM La modulación de ancho de pulso (PWM) varía el voltaje promedio entregado al motor encendiendo y apagando rápidamente la alimentación. un Ciclo de trabajo del 50 % a 12 V Ofrece el equivalente a un promedio de 6 V, aproximadamente la mitad de la velocidad. PWM es eficiente (pérdidas inferiores al 5 % en circuitos bien diseñados) y permite un ajuste de velocidad suave y continuo desde un microcontrolador como un Arduino o Raspberry Pi. Puente H para control bidireccional unn H-bridge circuit contains four switches arranged in an "H" shape around the motor. By activating different switch pairs, the current direction through the motor reverses, reversing rotation. H-bridge ICs such as the L298N, DRV8833 o TB6612FNG se utilizan ampliamente en proyectos de robótica para un control bidireccional conveniente con clasificaciones de corriente de 0,6 A a 4 A. Codificadores para retroalimentación de posición y velocidad undding a quadrature encoder to the motor shaft provides real-time speed and position data. Many DC gear motors are available with integrated encoders offering resolutions of 64 a 1000 cuentas por revolución . Esto permite el control PID de circuito cerrado, donde el sistema ajusta automáticamente el voltaje para mantener una velocidad objetivo o alcanzar una posición precisa, transformando un simple motor de engranajes en un actuador de precisión capaz. Modos de falla comunes y cómo prevenirlos Los motores de engranajes de CC son robustos, pero condiciones operativas específicas aceleran el desgaste y provocan fallas prematuras. Sobrecarga más allá del par de parada: El funcionamiento sostenido en parada provoca un consumo excesivo de corriente (a menudo de 5 a 10 veces la corriente nominal), lo que sobrecalienta rápidamente los devanados. Proteja siempre con un circuito limitador de corriente o un interruptor de corte térmico. Fallo de lubricación de engranajes: Los engranajes secos se desgastan exponencialmente más rápido. Las cajas de engranajes planetarios y rectos utilizan grasa que puede secarse después de varios años. Vuelva a engrasar las cajas de engranajes selladas a los intervalos recomendados por el fabricante o elija cajas de engranajes en baño de aceite para aplicaciones de larga duración. Desgaste de las escobillas (motores con escobillas): Inspeccione los cepillos cada 500 a 1000 horas. Las escobillas desgastadas provocan formación de arcos, aumento del ruido eléctrico y eventuales daños al conmutador. Reemplace las escobillas antes de que se desgasten hasta la longitud mínima marcada en el portaescobillas. Entrada de humedad: El agua corroe los devanados y contamina el lubricante de engranajes. Siempre haga coincidir la clasificación IP con el entorno. No utilice un motor con clasificación IP20 en exteriores o en lugares propensos a salpicaduras. Picos de tensión: Los Back-EMF cuando el motor se apaga pueden dañar los circuitos del controlador. Añade siempre un diodo de retorno a través de los terminales del motor para limitar los picos de voltaje cuando se utilizan controladores de transistores o MOSFET.

Las escobillas de los motores de CC están hechas principalmente de compuestos de carbono y grafito. , a veces combinado con metales como el cobre o la plata. Estos materiales se eligen por su capacidad para conducir electricidad, resistir la fricción y disipar el calor, todo ello manteniendo un contacto constante con el conmutador giratorio. Comprender la composición de las escobillas es esencial para seleccionar el motor adecuado para cualquier aplicación, desde electrodomésticos hasta maquinaria industrial. Por qué es importante el material de las escobillas en un motor de CC con escobillas en un motor de corriente continua con cepillo Las escobillas sirven como puente eléctrico entre la fuente de alimentación estacionaria y el conmutador giratorio. Esto significa que están en constante contacto deslizante con una superficie giratoria, a veces a miles de RPM. El material debe equilibrarse. Conductividad eléctrica, dureza mecánica, lubricación y resistencia térmica. simultáneamente. Una mala selección del material de las escobillas provoca un desgaste acelerado, chispas excesivas, daños al conmutador y una vida útil más corta del motor. Por ejemplo, usar un cepillo demasiado duro puede erosionar el conmutador de cobre en semanas, mientras que un cepillo demasiado suave puede desgastarse en cuestión de horas bajo una carga pesada. Los cuatro tipos principales de materiales de escobillas para motores de CC 1. Escobillas de carbón Las escobillas de carbón puro son el tipo más tradicional. Ofrecen una buena lubricación debido a la estructura cristalina en capas naturales del carbono, que permite un deslizamiento suave. Por lo general, se utilizan en aplicaciones de menor velocidad y menor corriente. Dureza: Alta: minimiza el desgaste de las escobillas pero aumenta el desgaste del conmutador. Resistividad: Alta (~1000–5000 µΩ·cm) Uso común: motores pequeños, instrumentación. 2. Pinceles de grafito Las escobillas de grafito son más suaves que las de carbón y proporcionan excelentes propiedades autolubricantes. La estructura de grafito reduce significativamente la fricción, lo que hace que estos cepillos sean ideales para motores de alta velocidad. cepillos de electrografito —producidos horneando carbón a temperaturas extremadamente altas (~2500°C)—son un subtipo premium con conductividad y estabilidad térmica mejoradas. Resistividad: 500–1500 µΩ·cm (inferior a la del carbono) Adecuado para: motores CC de alta velocidad, motores de tracción Tolerancia de temperatura: Hasta ~400°C para grados de electrografito 3. Cepillos de grafito metálico Los cepillos de grafito metálico combinan grafito con metales, más comúnmente cobre (40–90%) o plata - para reducir drásticamente la resistencia eléctrica. Esto los hace ideales para aplicaciones de alta corriente y bajo voltaje donde, de otro modo, las pérdidas resistivas serían significativas. Cobre-grafito: Resistividad tan baja como 1–10 µΩ·cm Plata-grafito: utilizado en instrumentos de precisión y aplicaciones aeroespaciales. Compensación: mayor tasa de desgaste debido al contenido de metal 4. Cepillos de grafito de carbón Se trata de una mezcla de polvos de grafito natural y carbono, sinterizados juntos sin aditivos metálicos. Proporciona un término medio: conductividad moderada, dureza razonable y tasas de desgaste aceptables, lo que lo convierte en el material de cepillo de uso general más utilizado entre industrias. Resistividad: 100–700 µΩ·cm Aplicaciones: herramientas eléctricas, motores de automoción, generadores. Tabla comparativa de materiales de escobillas para motores de CC Tipo de material Resistividad (μΩ·cm) Dureza Mejor para Tasa de desgaste Carbono 1.000–5.000 Alto Baja velocidad, baja corriente Bajo Grafito / Electrografito 500-1500 Medio-bajo Alto-speed motors Bajo–Medium Carbono Graphite 100–700 Medio Propósito general Medio Grafito de cobre 1–10 Medio-High Alto-current, low-voltage Alto Grafito plateado 1–5 Medio Aeroespacial, precisión Medio–High Tabla 1: Comparación de materiales de escobillas de motores de CC comunes según propiedades eléctricas y mecánicas clave. Cómo la composición del cepillo afecta el rendimiento del motor El material de las escobillas influye directamente en varios parámetros de rendimiento en un motor de CC con escobillas: Caída de voltaje de contacto Todas las escobillas introducen una caída de voltaje en la interfaz de contacto. Las escobillas de carbón suelen producir una caída de contacto de 0,5 a 1,5 V por escobillas. , mientras que los cepillos de grafito metálico pueden reducir esto por debajo de 0,3 V. Para un motor de 12 V, esa diferencia puede representar una pérdida de eficiencia de más del 10 %, algo fundamental en aplicaciones que funcionan con baterías o vehículos eléctricos. Calidad de conmutación y chispas Las escobillas más suaves a base de grafito tienden a conmutar más suavemente, lo que reduce la formación de arcos y las interferencias electromagnéticas (EMI). Esta es la razón por la que se prefieren los cepillos de grafito en motores que se utilizan cerca de componentes electrónicos sensibles, como en dispositivos médicos o equipos CNC de precisión. Intervalos de mantenimiento y vida útil del cepillo La vida útil del cepillo varía enormemente según el material y las condiciones de funcionamiento. Bajo cargas moderadas a 3000 RPM: cepillos de electrografito: 2000 a 5000 horas Escobillas de grafito de carbón: 1000 a 3000 horas Grafito metálico (cobre): 500 a 1500 horas debido a una mayor fricción El papel de los aditivos y la impregnación Las escobillas de los motores de CC modernos rara vez están hechas de un solo material puro. Los fabricantes suelen incorporar aditivos para ajustar el rendimiento: Disulfuro de molibdeno (MoS₂): Agregado para reducir la fricción en ambientes secos o de vacío donde no hay lubricación basada en humedad. PTFE (teflón): Reduce el coeficiente de fricción, extendiendo la vida útil en aplicaciones de alta velocidad. Aglutinantes de resina: Las resinas fenólicas o a base de brea mantienen unida la estructura del cepillo durante el proceso de sinterización. Impregnación de metales: Cepillos empapados en cobre o metal Babbitt después de la sinterización para aumentar la conductividad sin contenido total de metal. Por ejemplo, las escobillas utilizadas en motores espaciales o de gran altitud deben depender de la lubricación con MoS₂ porque la atmósfera fina y seca evita que se forme la película natural de óxido de grafito que lubrica las escobillas al nivel del mar. Cómo elegir el material de brocha adecuado para su aplicación La selección del material de las escobillas debe seguir una evaluación estructurada de las condiciones de funcionamiento del motor: Tensión y corriente de funcionamiento: Corriente alta → utilice grafito metálico; baja corriente → grafito de carbono o electrografito Velocidad del motor: Por encima de 5000 RPM → priorice el grafito o el electrografito para una baja fricción Medio ambiente: Los ambientes húmedos ayudan a que los cepillos de grafito se autolubriquen; Los entornos secos o de vacío necesitan cepillos mejorados con MoS₂. Acceso de mantenimiento: Si el reemplazo es difícil, opte por electrografito de mayor duración en lugar de grafito de cobre. Sensibilidad EMI: ¿Cerca de la electrónica? Elija grados de grafito más suaves para minimizar las chispas Restricciones de costos: El grafito plateado es el que tiene mejor rendimiento pero es más caro; normalmente se reserva para motores aeroespaciales o de grado militar. Signos de desgaste de las escobillas y cuándo reemplazarlas Independientemente del material, todos los cepillos se desgastan con el tiempo. Indicadores clave de que es necesario reemplazar el cepillo: Longitud del cepillo desgastada a menos de 25-30% de la longitud original (la mayoría de los fabricantes recomiendan el reemplazo en este punto) Aumento de chispas en el conmutador, especialmente durante el arranque o bajo carga. Ranuras visibles o desgaste desigual en la superficie del conmutador Aumento de la temperatura del motor sin aumento de carga Chatear o vibración audible del conjunto del cepillo Al reemplazar las escobillas, utilice siempre el mismo grado especificado por el fabricante del motor. Cambiar a un grado más duro para "durar más" es un error común que daña la superficie del conmutador y resulta en reparaciones mucho más costosas. Motores de CC con escobillas versus motores sin escobillas: ¿sigue importando el material? Los motores de CC sin escobillas (BLDC) eliminan las escobillas por completo y utilizan en su lugar conmutación electrónica. Sin embargo, motor de corriente continua con cepillos remain dominant in cost-sensitive, high-torque, and easily-controlled applications – y lo será en el futuro previsible. Los mercados donde los motores de escobillas siguen siendo estándar incluyen: Arrancadores de automóviles y motores de ventanas (todavía ~70% son de tipo escobilla a nivel mundial) Herramientas eléctricas (taladro, amoladora) para rentabilidad Transportadores y actuadores industriales para un control de velocidad sencillo En estos contextos, la selección del material de las escobillas continúa impactando directamente los costos operativos, el tiempo de inactividad y la confiabilidad, lo que lo convierte en un tema de consideración activa de ingeniería, no solo de interés histórico.

un motor de corriente continua con escobillas convierte la energía eléctrica en rotación mecánica al hacer pasar corriente continua a través de una bobina giratoria dentro de un campo magnético; la interacción entre la fuerza electromagnética y el campo magnético fijo produce un par que hace girar el eje. El "cepillo" en su nombre se refiere a los contactos de carbono o grafito que mantienen la conexión eléctrica con la bobina giratoria a través de un conmutador, cambiando continuamente la dirección de la corriente para mantener la rotación. Motores eléctricos DC con escobillas se encuentran entre los tipos de motores más antiguos y utilizados de la historia y alimentan todo, desde cepillos de dientes eléctricos y herramientas eléctricas hasta accesorios automotrices y actuadores industriales. Componentes principales de un motor eléctrico de CC con escobillas Cada motor de CC con escobillas, independientemente del tamaño o la aplicación, contiene las mismas piezas fundamentales que funcionan juntas. Comprender cada componente aclara por qué el motor se comporta como lo hace en diferentes condiciones de funcionamiento. Estator (imán de campo) El estator es la carcasa exterior estacionaria del motor. Contiene imanes permanentes (en motores pequeños) o bobinas de campo bobinadas (en motores más grandes) que crean un campo magnético fijo a través del cual gira el rotor. Los estatores de imanes permanentes se utilizan en motores de hasta aproximadamente 2 kilovatios ; Los estatores de campo bobinado aparecen en motores desde fracciones de caballos de fuerza hasta cientos de kilovatios donde la intensidad del campo debe ser ajustable. Rotor (armadura) El rotor, también llamado armadura, es el componente giratorio. Consiste en un núcleo de hierro laminado enrollado con múltiples bobinas de alambre de cobre. La laminación reduce las pérdidas por corrientes parásitas hasta en 60–70% en comparación con un núcleo de hierro sólido. Las bobinas están conectadas a los segmentos del conmutador en intervalos específicos determinados por el patrón de devanado. Cuando la corriente pasa a través de las bobinas del inducido, las bobinas se convierten en electroimanes que reaccionan contra el campo del estator, generando fuerza de rotación. conmutador El conmutador es un conjunto cilíndrico de segmentos de cobre montados en el eje del rotor y aislados entre sí mediante tiras de mica. Cada segmento se conecta a una bobina de armadura específica. A medida que el rotor gira, diferentes segmentos entran en contacto con las escobillas, invirtiendo automáticamente la dirección de la corriente a través de la bobina activa, un proceso llamado conmutación. Sin conmutación, el rotor se detendría después de media vuelta cuando las fuerzas magnéticas invirtieran la dirección. Un conmutador típico de motor pequeño tiene 3 a 12 segmentos ; Los grandes motores industriales pueden tener más de 100. Pinceles Pinceles are stationary conductive blocks — usually made from carbon, graphite, or a carbon-copper composite — that press against the commutator surface with controlled spring force (typically Presión de contacto de 15 a 30 kPa ). Transportan corriente desde el circuito externo al conmutador giratorio. El carbono es el material preferido porque es autolubricante, conductor de electricidad y lo suficientemente blando como para desgastarse antes de dañar la superficie del conmutador. La vida útil del cepillo oscila entre 500 horas en motores de alta corriente hasta más de 5.000 horas en aplicaciones con poca carga. Cojinetes y campanas finales El eje del rotor está sostenido en cada extremo por cojinetes de bolas o de manguito alojados en campanas de extremo (tapas de extremo). Estos mantienen el espacio de aire preciso, normalmente 0,5 mm a 2 mm - entre el rotor y el estator, que es fundamental para la eficiencia magnética. El espacio de aire debe ser uniforme; una variación de incluso 0,1 mm puede provocar vibraciones, torsión desigual y desgaste prematuro. Cómo funciona un motor CC con escobillas: paso a paso La secuencia de funcionamiento de un motor eléctrico de CC con escobillas sigue principios electromagnéticos descubiertos por Michael Faraday y André-Marie Ampère a principios del siglo XIX. Esto es exactamente lo que sucede desde el encendido hasta la rotación constante: Se aplica voltaje CC a los terminales de las escobillas. La corriente fluye desde la escobilla positiva, a través del segmento del conmutador en contacto con ella, hacia la bobina del inducido y regresa a través de la escobilla negativa. La bobina portadora de corriente genera un campo magnético. alrededor de sí misma según la regla de la mano derecha: la bobina se convierte en un electroimán con un polo norte y un polo sur. La fuerza de Lorentz actúa sobre la bobina. — la interacción entre el campo magnético de la armadura y el campo fijo del estator produce una fuerza (F = BIL, donde B es la intensidad del campo, I es la corriente y L es la longitud del conductor) que empuja la bobina hacia los lados, generando un par. El rotor comienza a girar. a medida que la fuerza lo gira hacia la alineación magnética. Si la corriente permaneciera fija en dirección, la rotación se detendría en la posición alineada. El conmutador cambia la corriente. — justo cuando la bobina alcanza la alineación (el punto de par cero), las escobillas cruzan de un segmento del conmutador al siguiente, invirtiendo la dirección de la corriente en la bobina. Los polos de la bobina giran y se reinicia el ciclo de repulsión-atracción. La rotación continua se mantiene porque el conmutador sigue invirtiendo la corriente en cada bobina a medida que pasa por la posición neutral, lo que garantiza que el par actúe siempre en la misma dirección de rotación. Con múltiples bobinas de armadura (un motor típico tiene de 9 a 24 bobinas), la ondulación del par se minimiza, produciendo una salida suave y casi constante. Cuantas más bobinas haya, más suave será la curva de par. Back-EMF: el regulador de velocidad incorporado del motor A medida que la armadura gira dentro del campo magnético, actúa simultáneamente como un generador: las bobinas giratorias cortan las líneas del campo magnético y producen un voltaje que se opone al voltaje de suministro aplicado. Esto se denomina fuerza electromotriz inversa (EMF inversa) y es fundamental para comprender el comportamiento del motor de CC con escobillas. La ecuación gobernante es: V = E_back I × R , donde V es el voltaje de suministro, E_back es back-EMF, I es la corriente de la armadura y R es la resistencia de la armadura. En el arranque, la fuerza contraelectromotriz es cero, por lo que la corriente (y por lo tanto el par) está al máximo. Un motor de 12 V con resistencia de armadura de 1 Ω consume 12 amperios al inicio . A medida que aumenta la velocidad, la fuerza contraelectromotriz aumenta y limita la corriente. A velocidad constante sin carga, el back-EMF casi iguala el voltaje de suministro y la corriente cae a lo suficiente para superar las pérdidas por fricción. Este comportamiento de autorregulación significa que si la carga aumenta y el motor se desacelera, la contraEMF cae, la corriente aumenta automáticamente y el par aumenta para compensar, todo sin ningún circuito de control externo. Es una de las ventajas más prácticas de los motores de CC con escobillas. Tipos de motores de CC con escobillas y en qué se diferencian Los motores eléctricos de CC con escobillas se clasifican según cómo está conectado su devanado de campo (bobina del estator) en relación con la armadura. Cada configuración produce una relación velocidad-par claramente diferente. Comparación de tipos de motores de CC con escobillas por configuración de devanado y características de rendimiento Tipo de motor Conexión de campo Regulación de velocidad Par inicial Uso típico Imán permanente (PMDC) Sin bobinado de campo; imanes fijos Bueno (velocidad-par lineal) moderado Juguetes, automoción, pequeñas herramientas. Herida de serie Campo en serie con armadura. Deficiente (la velocidad varía mucho con la carga) muy alto Grúas, tracción, arrancadores. Herida de derivación Campo en paralelo con la armadura. Excelente (velocidad casi constante) moderado Tornos, bombas, ventiladores. Herida compuesta Tanto los devanados en serie como en derivación Bueno (característica equilibrada) Alto Ascensores, compresores, prensas. Motores bobinados en serie: par de arranque máximo En un motor de CC con escobillas y bobinado en serie, el devanado de campo transporta toda la corriente de armadura. En el arranque, tanto la intensidad del campo como la corriente del inducido están al máximo simultáneamente, lo que produce un par de arranque. 3 a 5 veces mayor que el par nominal. Esta es la razón por la que los motores en serie accionaban las locomotoras diésel y los primeros tranvías eléctricos. El peligro crítico: en condiciones sin carga, la corriente de campo cae y el motor puede acelerar a velocidades destructivas; los motores bobinados en serie siempre deben funcionar bajo carga. Motores de bobinado en derivación: velocidad casi constante En un motor bobinado en derivación, el devanado de campo está conectado directamente a través del voltaje de suministro y consume corriente constante independientemente de la carga del inducido. La intensidad del campo permanece casi fija, por lo que la velocidad permanece casi constante desde sin carga hasta con carga completa, y generalmente varía menos de 5-10% en todo el rango operativo. Esto hace que los motores de derivación sean ideales para máquinas herramienta donde la velocidad del husillo debe permanecer constante. Métodos de control de velocidad para motores de CC con escobillas Una de las ventajas prácticas más importantes de los motores de CC con escobillas es la facilidad con la que se puede controlar su velocidad. A diferencia de los motores de inducción de CA que requieren variadores de frecuencia, los motores de CC con escobillas responden a una manipulación sencilla de voltaje y corriente. Control de voltaje (PWM) La modulación de ancho de pulso (PWM) es el método de control de velocidad más eficiente. Un controlador PWM enciende y apaga rápidamente el voltaje de suministro, a frecuencias típicamente entre 1 kHz y 20 kHz — variar el ciclo de trabajo para ajustar el voltaje promedio entregado al motor. Con un ciclo de trabajo del 50 %, el voltaje promedio es la mitad del suministro; al 75%, tres cuartas partes. La inductancia del motor suaviza la corriente pulsada hasta convertirla en un flujo casi continuo. Los controladores PWM logran 90–97% de eficiencia , en comparación con el 60-80% de los divisores de voltaje resistivos. Control de resistencia de armadura Agregar resistencia en serie con la armadura reduce el voltaje a través de ella, lo que reduce la velocidad. Este método es simple y económico, pero desperdicia energía en forma de calor a través de la resistencia; la eficiencia cae proporcionalmente con la reducción de la velocidad. Se utiliza principalmente para aplicaciones de servicio intermitente de bajo costo donde no es necesario un control preciso de la velocidad. Debilitamiento del campo (por encima de la velocidad base) En los motores de campo bobinado, la reducción de la corriente de campo debilita el campo magnético del estator. Con menos oposición de los EMF inversos, el motor acelera más allá de su velocidad base nominal, una técnica llamada debilitamiento de campo. Aumentos de velocidad de Velocidad base de 2× a 4× son alcanzables, aunque el torque disminuye proporcionalmente. Esto se usa comúnmente en transmisiones industriales que requieren un amplio rango de velocidades con una salida de potencia constante. Puente H para control reversible Para invertir un motor de CC con escobillas simplemente es necesario invertir la dirección de la corriente a través de la armadura. Un circuito de puente H (cuatro transistores de conmutación dispuestos en una configuración H) logra esto electrónicamente. Combinado con PWM, un puente H proporciona control total de cuatro cuadrantes : marcha adelante, marcha atrás, frenado regenerativo y frenado dinámico. Los circuitos integrados de puente H como el L298N o el DRV8833 son componentes estándar en robótica y sistemas integrados. Características de rendimiento: par, velocidad y eficiencia La curva velocidad-par de un motor CC con escobillas es una de sus características prácticas más importantes. Para un motor CC de imán permanente, esta relación es lineal y predecible: Velocidad sin carga (ω₀): Velocidad máxima cuando el eje de salida lleva carga cero; back-EMF casi iguala el voltaje de suministro; la corriente es mínima Par de calado (T_stall): Par máximo a velocidad cero; ocurre cuando el eje se mantiene estacionario; la corriente es igual a V/R (máximo posible); puede ser 5–10× par continuo nominal Punto de funcionamiento nominal: La velocidad y el par especificados por el fabricante donde se optimiza la eficiencia, normalmente a 70–80% de la velocidad sin carga Máxima eficiencia: Los motores DC con escobillas normalmente logran 75–85% de eficiencia en su punto de operación nominal; Los tipos de imanes permanentes funcionan hacia el extremo superior. Un ejemplo concreto: un motor PMDC de 24 V con una potencia nominal de 100 W, una velocidad sin carga de 3.000 rpm y un par de parada de 0,5 Nm ofrece una potencia máxima a aproximadamente 1.500 rpm y 0,25 Nm, consumiendo aproximadamente 4,2 amperios al 80% de eficiencia . Parámetros de rendimiento típicos para motores de CC con escobillas en rangos de potencia comunes Clase de potencia Rango de voltaje Velocidad típica Máxima eficiencia Aplicaciones comunes 1,5–9 V 3000-15 000 rpm 50–65% Juguetes, hobby, pequeños fans. 10W–500W 12–48V 1.000 a 6.000 rpm 70–83% Herramientas eléctricas, robótica, automoción. 500W–10kW 48-300 V 500–3000 rpm 80–88% Maquinaria industrial, carretillas elevadoras >10kW (grande) 250–750 V 300-1500 rpm 85–92% Laminadores, accionamientos de tracción. Dónde se utilizan hoy en día los motores de CC con escobillas A pesar de la competencia de los motores de inducción de CC y CA sin escobillas, los motores eléctricos de CC con escobillas siguen siendo dominantes en aplicaciones donde la simplicidad, el bajo costo o el alto par de arranque superan sus inconvenientes de mantenimiento. El mercado mundial de motores de CC con escobillas se valoró en aproximadamente 12 mil millones de dólares en 2023 y continúa desempeñando funciones críticas en todas las industrias. Aplicaciones automotrices Motores de arranque: motores de CC con cepillo devanado en serie que entregan pares de parada de 100–300 Nm para arrancar motores de combustión interna Elevalunas, ajustadores de asientos, motores de espejos: motores PMDC de bajo voltaje (12 V, 10–30 W) Motores de limpiaparabrisas: bobinado en derivación para una velocidad casi constante a través de cargas de cuchilla variables Motores de ventilador HVAC: normalmente 12 V PMDC, 50-150 W, con control de velocidad resistivo Herramientas eléctricas y productos de consumo Taladros y destornilladores inalámbricos: motores PMDC de 12 a 20 V que producen Par de 30 a 80 Nm en el mandril mediante reducción de la caja de cambios unngle grinders and circular saws: universal motors (a form of series wound DC motor that also runs on AC) at 5.000 a 10.000 rpm Aspiradoras: motores universales de 15.000 a 30.000 rpm para una alta potencia de succión en un paquete pequeño Cepillos de dientes y afeitadoras eléctricos: motores PMDC en miniatura de menos de 1 W que funcionan entre 3 y 6 V Aplicaciones industriales y de robótica Accionamientos de transportadores y actuadores donde se necesita control PWM y una inversión sencilla Articulaciones robóticas en plataformas educativas y de nivel básico donde el costo y la controlabilidad importan más que la eficiencia Servosistemas con retroalimentación de codificador para un control de posición preciso en CNC y dispositivos médicos Accionamientos para laminadores y polipastos de grúa donde los motores bobinados en serie proporcionan un par de arranque masivo Motor de CC con escobillas frente a motor de CC sin escobillas: diferencias clave El motor CC sin escobillas (BLDC) utiliza conmutación electrónica a través de un controlador en lugar de escobillas y conmutador físicos. Ambos tipos de motores funcionan con CC y comparten principios electromagnéticos similares, pero sus compensaciones prácticas difieren sustancialmente. Comparación práctica de motores CC con escobillas y sin escobillas según factores comerciales y de ingeniería clave factores Motor de CC con escobillas Motor CC sin escobillas Conmutación Mecánico (conmutador de escobillas) Electrónica (sensores del controlador) Eficiencia 75–88% 85-95% Mantenimiento Se requiere reemplazo regular del cepillo Prácticamente sin mantenimiento Costo (solo motor) Bajo Altoer (30–100% more) Se requiere controlador Opcional (resistivo simple o PWM) Obligatorio (controlador ESC o BLDC) Esperanza de vida 500–5000 horas (limitado por cepillo) 10 000 a 50 000 horas Ruido y EMI Altoer (brush arcing generates EMI) Bajoer Simplicidad en el control de velocidad Muy simple (ajuste de voltaje) Complejo (requiere firmware/sensores) El veredicto: elija un motor CC con escobillas cuando Bajo costo inicial, control simple y alto par de arranque. son prioridades. Elija BLDC cuando la aplicación exija una larga vida útil, alta eficiencia o funcionamiento en entornos sellados y sensibles a las chispas. Modos de falla comunes y cómo extender la vida útil del motor de CC con escobillas Comprender los modos de falla ayuda a los ingenieros y técnicos a evitar costosos tiempos de inactividad. El motor eléctrico de CC con escobillas tiene patrones de desgaste bien documentados que son predecibles y manejables con un mantenimiento adecuado. Desgaste del cepillo Pinceles wear at a rate of approximately 0,01–0,05 mm por hora de funcionamiento dependiendo de la densidad de corriente, la velocidad y la presión del resorte. Cuando las escobillas se desgastan por debajo de su longitud mínima (normalmente entre el 25 % y el 30 % de la longitud original), la presión de contacto cae, la formación de arcos aumenta y el daño del conmutador se acelera. Inspeccione las escobillas en cada intervalo de mantenimiento programado y reemplácelas antes de que alcancen la longitud mínima; reemplazar las escobillas cuesta una fracción de reemplazar un conmutador dañado. conmutador Damage La formación de arcos excesivos (causados por escobillas desgastadas, contaminación o sobrecorriente) erosiona el cobre del conmutador y pica la superficie. Un conmutador picado aumenta la vibración, provoca un desgaste desigual de las escobillas y reduce la eficiencia. Las picaduras menores se pueden corregir mecanizando el conmutador en un torno y socavando el aislamiento de mica entre 0,5 y 1,0 mm por debajo de la superficie de cobre. Los daños graves requieren la sustitución del conmutador o el rebobinado del motor. Fallo del devanado del inducido El sobrecalentamiento debido a una sobrecorriente sostenida (operar por encima de la corriente nominal durante períodos prolongados) degrada el aislamiento del devanado. El aislamiento Clase B (estándar) está clasificado para Temperatura máxima de bobinado de 130 °C. ; Clase F a 155°C; Clase H a 180°C. Cada 10°C por encima de la temperatura nominal reduce aproximadamente a la mitad la vida útil del aislamiento. Utilice motores con clasificaciones térmicas adecuadas para el ciclo de trabajo e instale protección térmica (termistores PTC o interruptores bimetálicos) en aplicaciones críticas. Consejos prácticos para prolongar la vida Nunca opere un motor con escobillas en calado durante más de unos pocos segundos: la corriente de calado es 5–10 × corriente nominal y genera calor extremo Mantenga la presión del resorte del cepillo dentro del rango especificado por el fabricante; una presión demasiado ligera provoca la formación de arcos; demasiado pesado acelera el desgaste mecánico Haga funcionar el motor durante un período de "asentamiento" con carga ligera durante las primeras 10 a 20 horas para que las escobillas se ajusten al perfil de la superficie del conmutador. Mantenga el motor limpio y seco: el polvo de carbón procedente del desgaste de las escobillas es conductor y puede provocar cortocircuitos si se acumula en la carcasa. undd a snubber capacitor (typically Cerámica de 0,1 µF ) a través de terminales de escobillas para suprimir la EMI inducida por arcos en entornos electrónicos sensibles
