Motor CC sin escobillas (BLDC): estructura y funcionamiento

Motores CC sin escobillas (BLDC) se han vuelto cada vez más populares debido a su eficiencia, confiabilidad y larga vida útil. A diferencia de los motores con escobillas tradicionales, utilizan un sistema de control electrónico para conmutar la corriente entre los devanados, eliminando la necesidad de escobillas y un conmutador mecánico. Este diseño mejora la eficiencia, reduce el desgaste y permite un control más preciso. Como resultado, los motores BLDC se utilizan ampliamente en aplicaciones que van desde equipos industriales hasta electrónica de consumo.

Estructura básica de los motores BLDC

Estator:

El estator es la parte estacionaria de un motor de CC sin escobillas y es responsable de crear el campo magnético que impulsa el rotor. Consta de múltiples devanados de cobre montados alrededor de un núcleo de acero laminado. Estos devanados están conectados a un controlador electrónico de velocidad (ESC), que suministra corriente a cada fase en una secuencia específica.

A medida que el controlador cambia la corriente entre los devanados, el campo magnético dentro del motor cambia continuamente de posición, creando lo que se conoce como un campo magnético giratorio. Los imanes permanentes del rotor siguen naturalmente este campo en movimiento, produciendo par y haciendo que el motor gire.

El diseño del estator tiene un impacto directo en el rendimiento del motor. Factores como la configuración del devanado, el diseño de la ranura y el número de polos pueden influir en la eficiencia, la salida de par, la temperatura de funcionamiento y los niveles de ruido. Por esta razón, el estator suele considerarse uno de los componentes más críticos de un motor BLDC.

Rotor:

El rotor de un motor CC sin escobillas está formado por imanes permanentes que crean un campo magnético. Durante el funcionamiento, este campo magnético interactúa con el campo magnético giratorio generado por el estator, produciendo el par que impulsa el motor.

A diferencia del estator, el rotor no requiere devanados ni conexión eléctrica directa. Esta estructura más simple elimina la necesidad de escobillas y conmutadores, lo que reduce el desgaste mecánico y mejora la confiabilidad.

El rotor está diseñado con un número específico de polos magnéticos, que normalmente oscila entre 2 y 8, según la aplicación. El recuento de polos juega un papel importante en el rendimiento motor. Los motores con más polos generalmente ofrecen un par mayor y un funcionamiento más suave a velocidades más bajas, mientras que los motores con menos polos son más adecuados para aplicaciones de alta velocidad. Por lo tanto, seleccionar el número de polos correcto es una parte clave del diseño del motor, ya que afecta directamente el equilibrio entre el par, la velocidad y la eficiencia general.

imanes permanentes:

Los imanes permanentes generan el campo magnético que interactúa con el estator para producir rotación. La mayoría de los motores BLDC utilizan imanes de neodimio, hierro y boro (NdFeB) porque proporcionan un campo magnético fuerte y, al mismo tiempo, son compactos y livianos. En aplicaciones que implican altas temperaturas o entornos operativos hostiles, se pueden utilizar imanes de samario y cobalto (SmCo) debido a su estabilidad térmica y resistencia a la corrosión superiores. Los imanes están montados de forma segura en el rotor para garantizar un funcionamiento estable a altas velocidades.

El diseño del imán juega un papel importante en la determinación del rendimiento del motor. Factores como el número de polos, la ubicación del imán y la fuerza magnética influyen en la salida de par, la capacidad de velocidad y la eficiencia general. Al optimizar estos parámetros, los diseñadores de motores pueden adaptar un motor BLDC para cumplir con los requisitos específicos de diferentes aplicaciones, ya sea que la prioridad sea un alto par, una alta velocidad o la máxima eficiencia energética.

Tipos de motores BLDC

Motores BLDC de rotor interno

En un motor de CC sin escobillas de rotor interno, el rotor de imán permanente está ubicado en el centro del motor y gira dentro de los devanados del estator estacionario. Esta es la configuración más utilizada en aplicaciones industriales y comerciales. Debido a que el rotor ocupa sólo el núcleo de la sección transversal del motor, su diámetro y masa son relativamente pequeños, lo que resulta en una baja inercia rotacional. La baja inercia significa que el motor puede acelerar y desacelerar rápidamente, lo cual es esencial en servoaccionamientos, articulaciones robóticas y sistemas de posicionamiento de precisión donde la respuesta dinámica es un requisito de diseño crítico.

El rotor compacto también permite que los motores de rotor interno alcancen altas velocidades de rotación. Combinado con una carcasa cilíndrica que se integra naturalmente en los conjuntos de máquinas estándar, el diseño del rotor interno se adapta bien a herramientas eléctricas, bombas, compresores, ventiladores de refrigeración y aplicaciones de accionamiento industrial donde se requiere un motor compacto de alta velocidad con una respuesta dinámica rápida. El calor generado en los devanados del estator se puede conducir directamente a través de la carcasa del motor a la estructura circundante, lo que simplifica la gestión térmica en funcionamiento de servicio continuo.

Motores BLDC de rotor exterior

En un motor de CC sin escobillas de rotor exterior, el rotor forma una carcasa o copa cilíndrica que rodea el estator y gira alrededor de él. Los imanes permanentes están montados en la superficie interior de esta carcasa exterior del rotor, mirando hacia adentro, hacia los devanados del estator en el centro del motor. Esta disposición invertida coloca el entrehierro magnético en un radio mayor, lo que aumenta el brazo de torsión efectivo y permite acomodar más polos magnéticos alrededor de la circunferencia del rotor.

El resultado es un motor que genera un par sustancialmente mayor a velocidades de rotación más bajas en comparación con un diseño de rotor interno de tamaño y potencia equivalentes. Por lo tanto, los motores de rotor exterior son la opción preferida para aplicaciones de accionamiento directo donde los engranajes de reducción de velocidad no son deseables, en particular propulsión de drones y vehículos aéreos no tripulados, ventiladores axiales y de techo de accionamiento directo, motores de cubo de bicicleta eléctrica y accionamientos de platos giratorios o platos en instrumentos de precisión. La compensación es un diámetro exterior más grande y una mayor inercia rotacional, lo que limita la respuesta dinámica en relación con los diseños de rotor interno. La gestión térmica también requiere una consideración más cuidadosa, ya que la carcasa exterior giratoria restringe el flujo de aire alrededor del estator.

¿Cómo gira un motor BLDC?

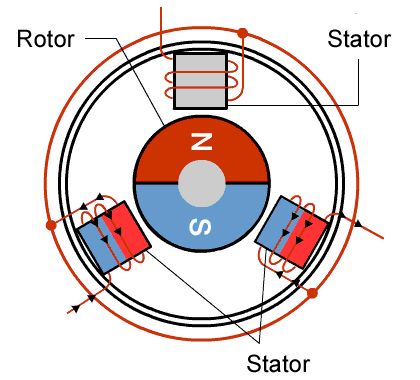

El funcionamiento de un motor DC sin escobillas se basa en la interacción entre el campo magnético generado por el estator y los imanes permanentes montados en el rotor.

Cuando se suministra corriente al devanado del estator, se crea un campo magnético que atrae y repele los imanes del rotor. Esta fuerza magnética genera par y hace que el rotor se mueva. Sin embargo, si el mismo devanado permaneciera energizado continuamente, el rotor simplemente se alinearía con el campo magnético y dejaría de girar.

Para mantener el motor en funcionamiento, el campo magnético dentro del estator debe cambiar de posición continuamente. Esto se logra mediante un proceso conocido como conmutación electrónica. En lugar de utilizar escobillas y un conmutador mecánico como un motor de CC tradicional, un motor BLDC se basa en un controlador electrónico para conmutar la corriente entre diferentes devanados del estator en intervalos de tiempo precisos.

El controlador determina la posición del rotor mediante sensores de efecto Hall o detección de contraEMF sin sensores. Con base en esta información, activa la secuencia de bobinado adecuada, creando un campo magnético giratorio que empuja continuamente el rotor hacia adelante.

El controlador se compone principalmente de tres partes principales: dispositivos de retroalimentación de posición (como sensores Hall o circuitos de detección de contraEMF), un microcontrolador o procesador de señal digital que ejecuta algoritmos de control inteligentes y componentes electrónicos de potencia como transistores y MOSFET para cambiar las rutas de corriente. Estos módulos cooperan para realizar la conmutación electrónica y gestionar la energización de cada fase del motor. El controlador primero identifica la posición del rotor mediante dispositivos de retroalimentación de posición. Con base en estos datos posicionales, energiza los devanados en la secuencia correcta para formar un campo magnético giratorio que empuja continuamente el rotor hacia adelante, manteniendo un campo magnético giratorio estable para un funcionamiento suave, una salida de par eficiente y un control preciso de la velocidad.

Ventajas de los motores BLDC

Alta eficiencia

Los motores BLDC son muy eficientes porque eliminan la fricción de las escobillas y las pérdidas del conmutador. Combinados con imanes permanentes de alto rendimiento, convierten más energía eléctrica en producción mecánica útil y generan menos calor.

Larga vida útil

Sin escobillas ni conmutadores, hay menos componentes de desgaste dentro de un motor BLDC. Esto reduce significativamente los requisitos de mantenimiento y ayuda a prolongar la vida útil.

Alta densidad de potencia

Los motores BLDC pueden ofrecer alto par y potencia desde un paquete compacto. Su diseño de rotor liviano también mejora la respuesta dinámica y el rendimiento de aceleración.

Bajo ruido eléctrico

Dado que no hay contacto entre las escobillas y el conmutador, los motores BLDC producen mucho menos ruido eléctrico e interferencia electromagnética (EMI) que los motores con escobillas tradicionales.

Control preciso

Cuando se combinan con un controlador electrónico, los motores BLDC brindan un control preciso de velocidad y torque en un amplio rango operativo, lo que los hace ideales para aplicaciones de automatización y precisión.

Aplicaciones ideales para motores BLDC

Los motores BLDC se utilizan ampliamente en industrias donde la eficiencia, la confiabilidad y el control preciso son esenciales. Las aplicaciones típicas incluyen sistemas de automatización industrial, robótica, equipos CNC, herramientas eléctricas, dispositivos médicos y vehículos eléctricos. Su capacidad para ofrecer un par elevado, una respuesta rápida y una larga vida útil los hace muy adecuados para entornos operativos exigentes.
