Motor CC con escobillas o sin escobillas: ¿cuál es mejor para usted?

Motores CC sin escobillas son mejores en la mayoría de las aplicaciones de precisión, de servicio prolongado o de rendimiento crítico, pero motores de corriente continua con escobillas siguen siendo la mejor opción cuando la prioridad es la simplicidad, el bajo costo inicial o el control de voltaje directo. Ningún tipo de motor es universalmente superior; la respuesta correcta depende del ciclo de trabajo, el presupuesto, la vida útil requerida, la tolerancia a la complejidad del control y el entorno operativo. Para aplicaciones como la automatización industrial, drones, vehículos eléctricos y dispositivos médicos, los motores sin escobillas ganan decisivamente. Para proyectos de pasatiempos de ciclo bajo, actuadores simples y bienes de consumo sensibles a los costos, los motores con escobillas suelen ser la opción pragmática.

Cómo funciona cada tipo de motor

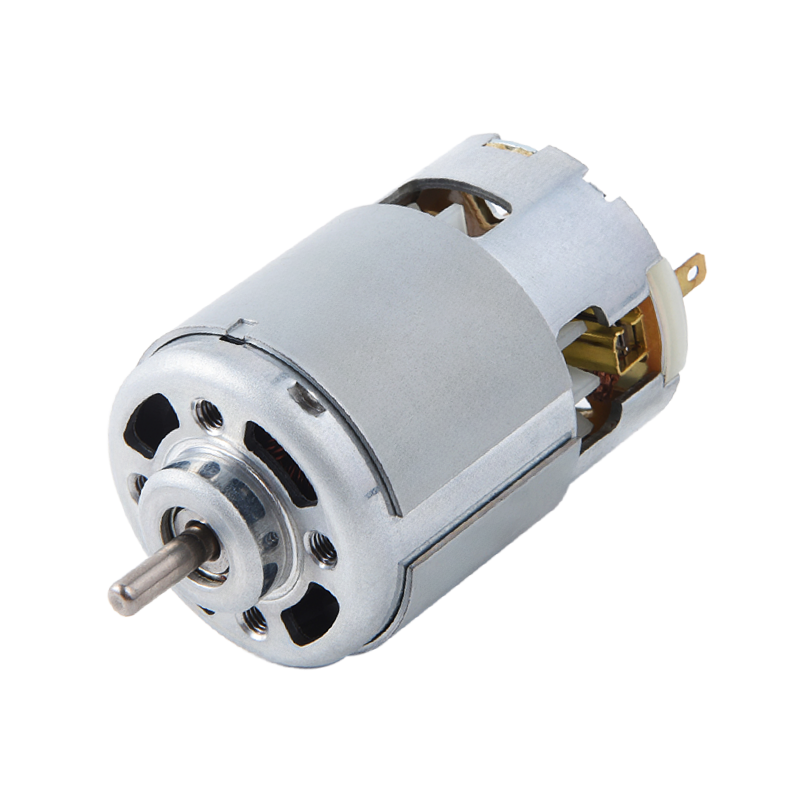

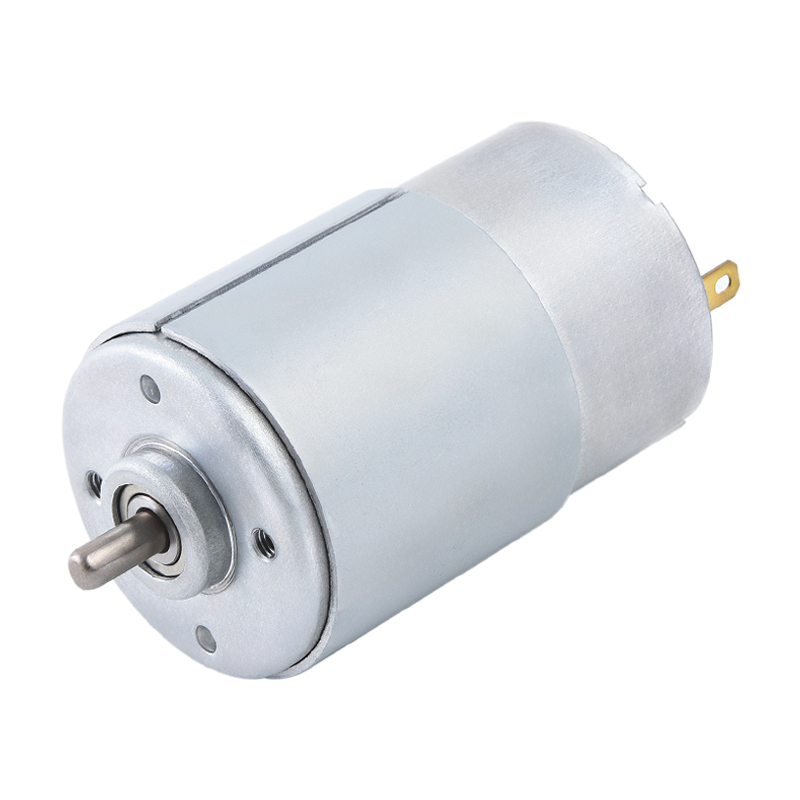

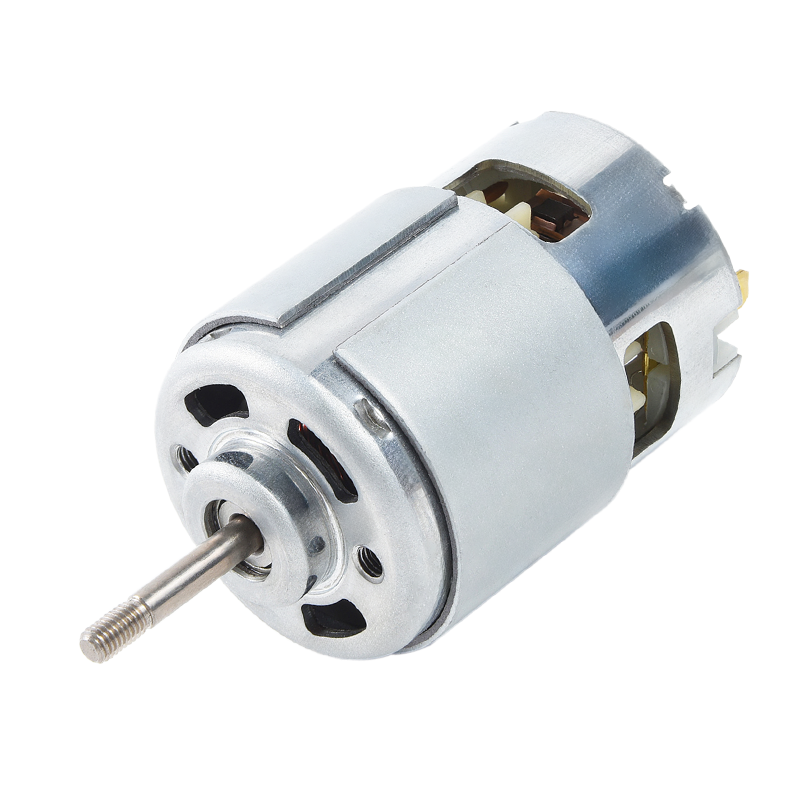

Motor CC con escobillas: conmutación mecánica

En un motor de CC con escobillas, la corriente fluye a través de escobillas de carbón estacionarias que presionan contra un anillo conmutador giratorio en el eje. A medida que el rotor gira, los segmentos del conmutador cambian la dirección de la corriente en los devanados del rotor, generando un par de rotación continuo. Los imanes están fijados al estator (carcasa exterior) y las bobinas enrolladas están en el rotor. Este sistema de conmutación mecánica es completamente autónomo: se aplica voltaje de CC y el motor arranca, sin necesidad de un controlador externo.

Motor CC sin escobillas: conmutación electrónica

Un motor de CC sin escobillas (BLDC) invierte la arquitectura: los imanes permanentes están en el rotor y las bobinas enrolladas están en el estator. Debido a que no hay contacto mecánico para la conmutación, un controlador de velocidad electrónico (ESC) externo o un controlador de motor utiliza retroalimentación de la posición del rotor (de sensores de efecto Hall o detección de EMF inverso) para disparar cada fase del estator en la secuencia correcta. El resultado es una conmutación electrónica sin superficies de desgaste, pero a costa de requerir un controlador dedicado para su funcionamiento.

Comparación de desempeño cara a cara

Eficiencia: dónde la brecha es más importante

La brecha de eficiencia entre los motores con y sin escobillas es real y mensurable. Un motor con escobillas pierde energía en la interfaz del conmutador-escobilla a través de la fricción y la resistencia eléctrica; estas pérdidas son independientes de la carga y persisten incluso con cargas ligeras. Un motor BLDC bien diseñado que funciona en su punto de diseño logra 90–95% de eficiencia , mientras que un motor con escobillas comparable normalmente oscila entre 75–85% .

En aplicaciones que funcionan con baterías, esta diferencia es fundamental. Considere el motor de un dron que consume un promedio de 200 W durante 20 minutos por vuelo. Un motor con escobillas con un 80% de eficiencia desperdicia 40W como calor ; un motor sin escobillas con una eficiencia del 93% solo desperdicia 14W . En 500 ciclos de vuelo, el desperdicio de energía acumulativo del motor con escobillas es de aproximadamente 3,3 kWh más que la alternativa sin escobillas, lo que se traduce directamente en una menor duración de la batería por carga y un reemplazo más frecuente.

Para aplicaciones industriales en funcionamiento continuo (ventiladores, bombas, accionamientos de transportadores), La prima de eficiencia de los motores sin escobillas amortiza el mayor coste inicial en un plazo de 6 a 18 meses. a tarifas de electricidad industriales típicas, lo que hace que el costo total de propiedad (TCO) sea favorable para BLDC a pesar del mayor precio de compra.

Vida útil y mantenimiento: el problema del desgaste de las escobillas

Las escobillas de carbón en un motor con escobillas se desgastan a un ritmo que depende de la densidad de corriente, las RPM, la presión de las escobillas y la temperatura de funcionamiento. En condiciones normales, los cepillos duran 1.000–3.000 horas de funcionamiento antes de requerir reemplazo. Con cargas de corriente altas o RPM elevadas, esto disminuye significativamente: algunos motores con escobillas de alta corriente en herramientas eléctricas necesitan reemplazar las escobillas después de tan solo 200–400 horas .

El desgaste de las escobillas también produce polvo de carbón que contamina el interior del motor y puede provocar cortocircuitos en el bobinado. En ambientes polvorientos, húmedos o químicamente agresivos, este es un modo de falla grave. Por el contrario, un motor BLDC no tiene superficies de desgaste más allá de sus cojinetes; su vida útil teórica está limitada únicamente por la vida útil de los cojinetes, la degradación del aislamiento del devanado y la desmagnetización del imán. Los motores BLDC de alta calidad con rodamientos sellados logran habitualmente 20.000–50.000 horas de funcionamiento en aplicaciones de HVAC y bombas industriales.

Para aplicaciones donde el acceso al motor para mantenimiento es difícil (como bombas médicas implantadas, gabinetes sellados o sistemas de construcción instalados permanentemente), la naturaleza libre de mantenimiento de los motores sin escobillas no solo es conveniente sino esencial.

Características de velocidad y par

Rango de velocidad y rendimiento a altas RPM

La velocidad máxima del motor con escobillas está físicamente limitada por el conmutador. A muy altas RPM, el contacto de las escobillas se vuelve intermitente, lo que provoca la formación de arcos, un desgaste acelerado y, finalmente, una falla del conmutador. En la práctica, la mayoría de los motores de CC con escobillas están limitados a 5000-20 000 RPM para una operación sostenida. Los motores sin escobillas no enfrentan tal restricción: con el equilibrio y los cojinetes adecuados, los motores BLDC en taladros dentales, los husillos de enrutamiento de PCB y las bombas turbomoleculares funcionan rutinariamente a 50 000 a 100 000 rpm .

Entrega de par y regulación de velocidad

Ambos tipos de motores entregan un par proporcional a la corriente, pero difieren en la consistencia del par. Los motores con escobillas exhiben una ondulación del par debido a la conmutación de conmutación; a bajas velocidades, esto crea un engranaje notable. Los motores BLDC, especialmente aquellos con accionamiento sinusoidal trifásico (control orientado a campo / FOC), producen par significativamente más suave con una ondulación inferior al 1-2%, lo que los hace preferidos en robótica de precisión, ejes CNC y aplicaciones servo donde se requieren perfiles de movimiento suaves.

Los motores BLDC también mantienen su par nominal en un rango de velocidad más amplio. El par de un motor con escobillas cae aproximadamente linealmente a medida que aumenta la velocidad (curva clásica de par-velocidad). Un motor BLDC con control de velocidad de circuito cerrado puede ofrecer par casi constante desde RPM cercanas a cero hasta la velocidad nominal – una ventaja significativa en aplicaciones de carga variable como accionamientos de vehículos eléctricos y servoprensas.

Controle la complejidad y el costo del sistema

La mayor ventaja práctica de los motores con escobillas es la simplicidad del control. Un motor de CC con escobillas puede funcionar directamente desde una batería o una fuente de alimentación de CC, controlado con nada más que una resistencia variable o una señal PWM básica a un transistor. Esto hace que la implementación sea trivial para los creadores de prototipos, educadores y productos de consumo simples.

Un motor BLDC requiere un controlador de motor dedicado que secuencia las tres fases del estator en sincronización con la posición del rotor. Los controladores BLDC de nivel básico (como el DRV8313 IC de Texas Instruments) añaden $2–$8 al costo de la lista de materiales a nivel de componente, mientras que los módulos ESC completos para aplicaciones de mayor potencia cuestan $20–$500 . Además, el firmware del controlador debe ajustarse a los parámetros específicos del motor (recuento de polos, inductancia, constante de contraEMF), lo que agrega tiempo de ingeniería.

Para la producción de gran volumen, el delta de costos se ha reducido significativamente. Los circuitos integrados de controlador de motor integrados (como el TI MCF8316A, que incluye un controlador BLDC, detección de corriente y FOC en un solo paquete) han reducido el costo de agregar control sin escobillas a menos de $3 en volumen , lo que hace que BLDC sea económicamente viable incluso en electrodomésticos y electrónica de consumo anteriormente dominados por motores con escobillas.

Gestión térmica: por qué BLDC funciona más frío

En un motor con escobillas, los devanados de cobre que generan calor están enrollados en el rotor, la parte móvil. El calor debe conducirse a través del núcleo del rotor, a través del entrehierro y a través del estator para llegar a la carcasa del motor. Esta ruta térmica tiene una alta resistencia, lo que limita la agresividad con la que se puede accionar un motor con escobillas sin sobrecalentarse. Operación sostenida por encima de la temperatura nominal del devanado (típicamente Aislamiento de 130°C clase B o 155°C clase F ) provoca fallos de aislamiento y muerte prematura del motor.

En un motor BLDC, los devanados generadores de calor están en el estator, la carcasa exterior estacionaria. El calor se conduce directamente desde los devanados hacia la carcasa del motor y luego hacia cualquier disipador de calor o estructura de montaje adjunto. esto trayectoria térmica dramáticamente más corta permite que los motores BLDC se carguen de manera más agresiva, permite un enfriamiento externo más efectivo y simplifica el monitoreo térmico con sensores de temperatura montados en superficie. Muchos motores BLDC de alto rendimiento, como los de las unidades motrices de Tesla, incorporan canales de refrigeración por agua directamente moldeados en la carcasa del estator.

EMI y ruido: una diferencia fundamental en aplicaciones sensibles

La interfaz de escobillas-conmutador en un motor con escobillas genera un arco eléctrico cada vez que un segmento del conmutador conmuta. Este arco crea interferencia electromagnética (EMI) de banda ancha que puede alterar los sistemas electrónicos, sensores y de comunicación cercanos. En dispositivos médicos, instrumentos de medición de precisión y entornos sensibles a RF, esto hace que los motores con escobillas sean problemáticos o completamente inutilizables.

Los motores con escobillas también generan ruido acústico significativo por la vibración de las escobillas y las irregularidades de la superficie del conmutador, audibles como un zumbido o un sonido áspero. Los motores BLDC solo producen ruido de rodamientos y ruido aerodinámico (a altas RPM), lo que hace que su funcionamiento sea mucho más silencioso. En productos donde el ruido es un diferenciador (herramientas eléctricas de primera calidad, máquinas CPAP, aspiradoras robóticas, vehículos eléctricos), los motores sin escobillas han desplazado casi por completo a las alternativas con cepillos.

Recomendación aplicación por aplicación

Cuando los motores con escobillas todavía tienen sentido

A pesar de la superioridad técnica de los motores sin escobillas en la mayoría de las métricas, los motores de CC con escobillas todavía se producen en enormes cantidades y siguen siendo la opción correcta en escenarios específicos:

• Aplicaciones con ciclo de trabajo muy bajo — Los actuadores de conveniencia para automóviles (elevalunas, ajustadores de espejos, motores de asientos) funcionan solo unos segundos al día. Un motor con escobillas con una capacidad de 1000 horas durará toda la vida útil del vehículo en tales condiciones.
• Sensibilidad extrema a los costes — en productos de consumo de gran volumen donde el costo de la lista de materiales se cuenta en centavos, un motor con escobillas a 0,80 dólares frente a un sistema sin escobillas a 4,50 dólares puede determinar la viabilidad del producto.
• Control reversible directo con puente H — los motores con escobillas se pueden invertir instantáneamente cambiando la polaridad usando un simple circuito integrado de puente H, lo que hace que el control bidireccional sea sencillo para la educación en robótica y la automatización simple.
• Creación rápida de prototipos y educación. — conectar un motor con escobillas directamente a una batería o salida PWM de un microcontrolador no requiere conocimientos especializados, lo que los convierte en la opción predeterminada para proyectos Arduino y Raspberry Pi.
• Compatibilidad del sistema heredado — Los equipos existentes diseñados con motores con escobillas pueden repararse de manera más económica con reemplazos con escobillas que rediseñarlos para que sean compatibles con motores sin escobillas.

El cambio en la industria: por qué la tecnología Brushless está ganando a largo plazo

El mercado mundial de motores CC sin escobillas estaba valorado en aproximadamente 17 mil millones de dólares en 2023 y se prevé que supere 30 mil millones de dólares para 2030 , impulsado principalmente por la adopción de vehículos eléctricos, la automatización industrial (Industria 4.0) y las regulaciones de eficiencia energética. Mientras tanto, el mercado de motores con escobillas se mantiene estable o está disminuyendo en la mayoría de los segmentos.

La industria de las herramientas eléctricas ilustra claramente la transición: en 2010, las herramientas eléctricas sin escobillas representaron menos del 5% de las ventas de herramientas inalámbricas. Para 2023, Los modelos sin escobillas representaron más del 60% de los ingresos por herramientas inalámbricas premium. en marcas como DeWalt, Milwaukee y Makita, con modelos cepillados relegados en gran medida a precios de nivel de entrada. Los equipos de jardinería que funcionan con baterías, las aspiradoras robóticas y las bicicletas eléctricas han seguido trayectorias similares.

El costo cada vez menor de los circuitos integrados de controladores de motores, la disponibilidad de chips de controladores de motores integrados con algoritmos FOC incorporados y la proliferación de microcontroladores de 32 bits a precios inferiores a 1 dólar han eliminado colectivamente la barrera de la complejidad del control que alguna vez favoreció a los motores con escobillas. Para cualquier diseño de producto nuevo con un horizonte de producción de varios años, el punto de partida predeterminado debe ser sin escobillas. — la inversión en ingeniería en el controlador generalmente se recupera mediante costos de garantía reducidos, una mejor experiencia del usuario y un menor consumo de energía.
