¿Qué es un motor de CC con escobillas? Tipos, usos y cómo funciona

un motor de corriente continua con escobillas Es un motor eléctrico conmutado internamente y alimentado por corriente continua. Utiliza escobillas de carbón o grafito en contacto físico con un conmutador giratorio para cambiar la dirección de la corriente en los devanados del rotor, generando una fuerza de rotación continua. Motores eléctricos DC con escobillas Se encuentran entre los tipos de motores más antiguos y utilizados en el mundo. , valorados por su simplicidad, bajo costo y facilidad de control de velocidad, incluso sin componentes electrónicos sofisticados.

Si necesita un motor que sea económico, fácil de manejar con un voltaje simple o una señal PWM y que funcione de manera confiable en aplicaciones de servicio no continuo, un motor de CC con escobillas seguirá siendo una excelente opción en 2024. Es la solución ideal en actuadores automotrices, herramientas eléctricas, juguetes, electrodomésticos y sistemas de posicionamiento industrial en todo el mundo.

Cómo funciona un motor de CC con escobillas

El principio de funcionamiento de un motor CC con escobillas se basa en fuerza electromagnética (fuerza de Lorentz) . Cuando la corriente fluye a través de un conductor dentro de un campo magnético, una fuerza actúa sobre ese conductor. El motor aprovecha esto para crear una rotación continua a través de cuatro componentes principales:

• Estator (campo magnético): La parte exterior estacionaria, generalmente imanes permanentes o bobinas de campo enrolladas, que crea el campo magnético fijo.
• Rotor (inducido): El núcleo interno giratorio está enrollado con bobinas de alambre de cobre. La corriente que fluye a través de estas bobinas interactúa con el campo del estator para producir par.
• Conmutador: un segmented copper ring mounted on the rotor shaft. As the rotor turns, different commutator segments connect to the brushes, reversing current direction in each coil at the right moment to keep rotation consistent.
• Pinceles: Contactos fijos de carbono o grafito que presionan contra el conmutador giratorio, entregando corriente desde el circuito externo a la armadura giratoria.

Esta conmutación mecánica es lo que define el motor de CC con escobillas y también lo que limita su vida útil en comparación con los diseños sin escobillas. La fricción del cepillo provoca desgaste, calor y ruido eléctrico, pero el mecanismo es autónomo y no requiere electrónica de conmutación externa.

Principales tipos de motores de CC con escobillas

Los motores de CC con escobillas se clasifican según cómo se conectan sus devanados de campo en relación con la armadura. Cada configuración produce distintas características de par-velocidad adecuadas para diferentes aplicaciones.

Motor bobinado en serie

El devanado de campo está conectado en serie con la armadura. Esto produce par de arranque muy alto (a veces de 5 a 8 veces el par nominal), lo que lo hace ideal para aplicaciones de tracción como trenes eléctricos, grúas y motores de arranque en motores de combustión. Sin embargo, la velocidad aumenta bruscamente con una carga reducida y un motor en serie descargado puede "descontrolarse" a velocidades peligrosas.

Motor bobinado en derivación

El devanado de campo está conectado en paralelo (shunt) con la armadura. La velocidad permanece casi constante en un amplio rango de carga y, por lo general, varía menos del 10 % desde sin carga hasta con carga completa. Esto hace que los motores de derivación sean muy adecuados para máquinas herramienta, ventiladores y transportadores donde la velocidad constante es fundamental.

Motor compuesto

un compound motor combines both series and shunt windings, balancing high starting torque with good speed regulation. Cumulative compound motors are common in elevators, presses, and compressors.

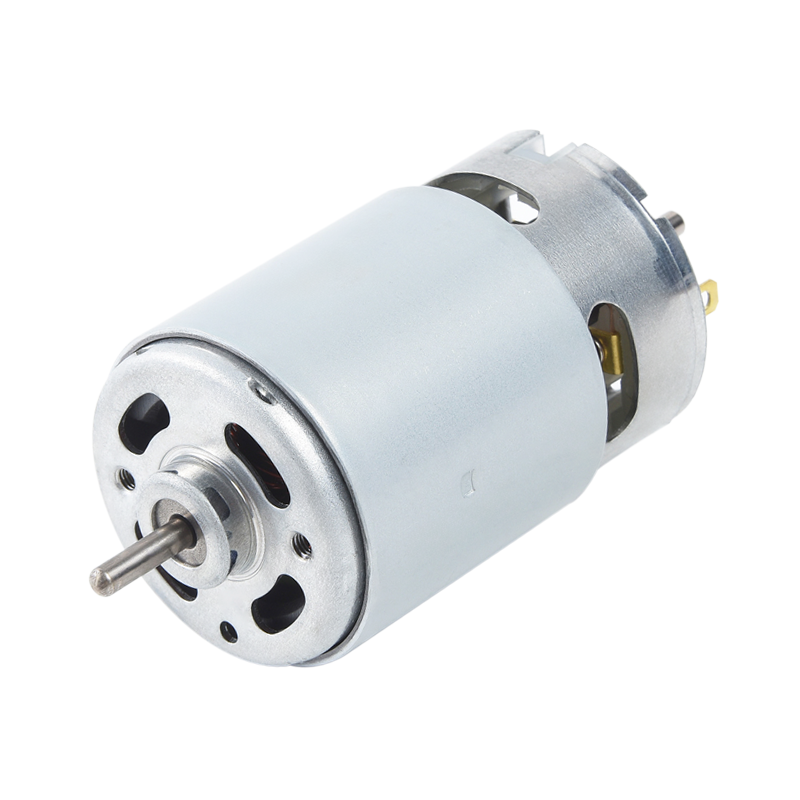

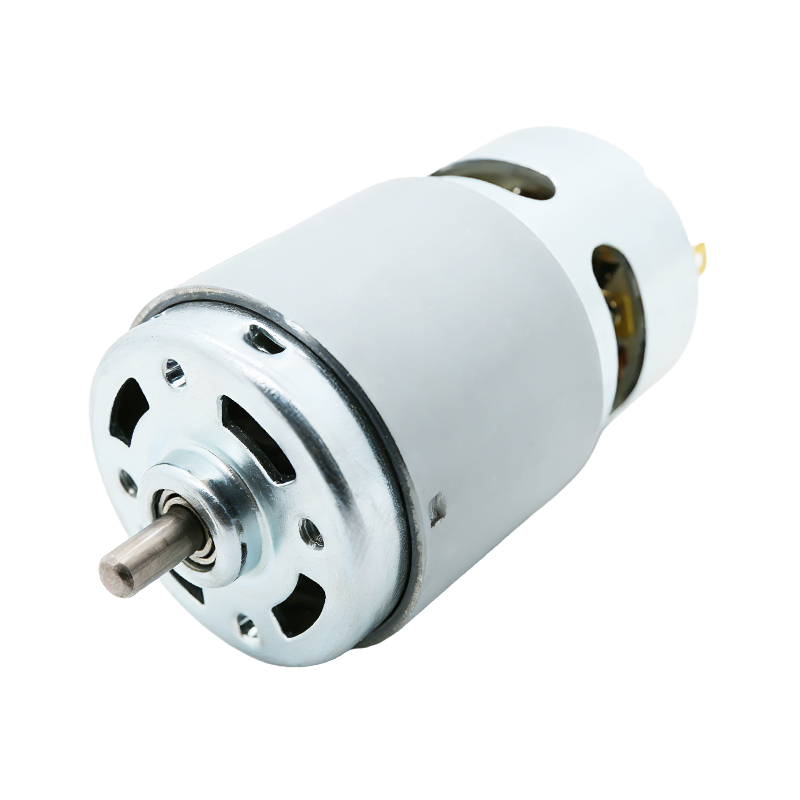

Motor de CC con escobillas de imán permanente (PM)

En lugar de bobinas de campo bobinadas, el estator utiliza imanes permanentes. Estos motores son compacto, ligero y altamente eficiente en tamaños más pequeños. Son el tipo dominante en juguetes, accesorios para automóviles, pequeños electrodomésticos y electrónica para aficionados. La velocidad es directamente proporcional al voltaje aplicado, lo que hace que el control de velocidad PWM sea sencillo.

Parámetros técnicos clave y datos de rendimiento

Comprender las especificaciones de un motor de CC con escobillas es esencial para seleccionar la unidad adecuada para una aplicación. Estos son los parámetros más importantes:

Clasificación de voltaje y corriente

La mayoría de los pequeños motores CC con escobillas funcionan en el rango de 3 V a 48 V CC . Los motores industriales más grandes pueden funcionar a 90 V, 180 V o 240 V CC. La corriente nominal determina la capacidad de par continuo del motor; excederlo provoca sobrecalentamiento y desgaste de los cepillos.

Constante de velocidad (Kv) y Back-EMF

La velocidad de un motor CC con escobillas PM se rige por: n = (V − I·R) / Kv , donde V es el voltaje de suministro, I es la corriente, R es la resistencia del inducido y Kv es la constante contraEMF del motor. Un pequeño motor PM típico de 12 V podría girar a entre 3000 y 6000 RPM sin carga, y caer a 2500 a 5000 RPM con carga nominal.

Eficiencia

Los motores CC pequeños con escobillas normalmente logran 50–75% de eficiencia en su punto de operación. Los motores industriales con escobillas más grandes y bien diseñados pueden alcanzar una eficiencia del 85 al 90 %. Las principales pérdidas son la resistencia de contacto de las escobillas, las pérdidas de cobre de la armadura (I²R) y las pérdidas por corrientes parásitas del núcleo.

Vida del cepillo

La vida útil de las escobillas es un factor crítico en la selección de motores con escobillas. En condiciones típicas, las escobillas de carbón de un motor pequeño duran 500 a 2000 horas de funcionamiento . Los motores industriales con escobillas de precisión pueden alcanzar las 5000 horas con mantenimiento periódico. La vida útil de las escobillas se acorta significativamente con alta corriente, alta velocidad, ambientes contaminados o inversiones frecuentes.

Métodos de control de velocidad para motores de CC con escobillas

Una de las mayores ventajas prácticas de un motor de CC con escobillas es la facilidad con la que se puede controlar su velocidad; esta es una razón clave por la que sigue siendo popular a pesar de ser una tecnología centenaria.

Modulación de ancho de pulso (PWM)

PWM es el método moderno más común. Un transistor de conmutación o un circuito de puente H enciende y apaga rápidamente el voltaje. Al variar el ciclo de trabajo (porcentaje de tiempo de funcionamiento), el voltaje y la velocidad promedio del motor se controlan con precisión. Las frecuencias PWM suelen oscilar entre 1 kHz y 20 kHz. Con un ciclo de trabajo del 50 % con un suministro de 12 V, el motor recibe ~6 V efectivos, lo que reduce aproximadamente a la mitad su velocidad. El control PWM es eficiente porque el transistor está completamente encendido o completamente apagado, minimizando las pérdidas térmicas en el controlador.

unrmature Voltage Control

La variación del voltaje de suministro de CC controla directamente la velocidad por debajo de la velocidad nominal del motor. Este método es suave y proporciona par máximo en cualquier punto de velocidad, lo que lo convierte en estándar en los variadores de CC industriales. Una fuente de alimentación de CC variable o un convertidor SCR (tiristor) ajusta el voltaje de salida desde 0 V hasta el voltaje nominal.

Debilitamiento del campo (para motores bobinados)

En los motores de CC con escobillas de campo bobinado, la reducción de la corriente del campo debilita el campo magnético, lo que permite que el motor gire más rápido que su velocidad base (hasta 2 o 3 veces en algunos diseños). Esto amplía el rango de velocidad por encima del voltaje nominal a costa de un par reducido, lo que resulta útil en máquinas herramienta que requieren cortes de acabado de alta velocidad.

Control de resistencia (reóstato)

Insertar una resistencia variable en serie con la armadura reduce el voltaje en el motor y reduce la velocidad. Este es el método más antiguo, simple y económico, pero desperdicia energía en forma de calor y proporciona una regulación deficiente bajo cargas variables. Rara vez se utiliza en diseños nuevos, pero aún se encuentra en equipos industriales antiguos.

undvantages and Disadvantages of Brushed DC Motors

Comprender las ventajas y desventajas ayuda a los ingenieros y compradores a decidir si un motor de CC con escobillas es la opción correcta para su situación específica.

undvantages

• Bajo costo inicial: Los motores de CC con escobillas cuestan entre un 30% y un 60% menos que los motores sin escobillas equivalentes en muchas categorías de productos debido a una construcción más simple y a que no necesitan electrónica de conmutación externa.
• Control de velocidad sencillo: El voltaje o PWM controla directamente la velocidad con circuitos básicos y económicos, sin necesidad de sensores de posición del rotor ni firmware complejo.
• Alto par de arranque: Especialmente en configuraciones de bobinado en serie, los motores con escobillas ofrecen un alto par desde velocidad cero, ideal para cargas de alta inercia.
• Rotación reversible: Simplemente invertir la polaridad invierte la dirección de rotación, algo esencial en robótica y sistemas de posicionamiento.
• Tecnología madura y bien entendida: Se encuentran ampliamente disponibles décadas de datos de ingeniería, piezas de repuesto y experiencia en reparación.

Desventajas

• Desgaste y mantenimiento del cepillo: Las escobillas se desgastan y requieren inspecciones y reemplazos periódicos, generalmente cada 500 a 2000 horas en aplicaciones exigentes.
• Ruido eléctrico (EMI): Las chispas del conmutador de escobillas generan interferencias electromagnéticas que pueden alterar los componentes electrónicos cercanos y requieren condensadores o filtros de supresión.
• Menor eficiencia a altas velocidades: La fricción y la caída de voltaje de las escobillas reducen la eficiencia, particularmente por encima de 10.000 RPM.
• No apto para entornos explosivos: Las chispas de las escobillas suponen un riesgo de incendio en atmósferas inflamables, a menos que el motor esté especialmente cerrado.
• Vida útil más corta frente a sin escobillas: Los motores de CC sin escobillas en aplicaciones comparables suelen durar entre 3 y 5 veces más debido a la ausencia de desgaste mecánico de las escobillas.

Aplicaciones comunes de los motores eléctricos de CC con escobillas

A pesar de la competencia de la tecnología sin escobillas, los motores CC con escobillas siguen siendo dominantes en muchos sectores debido a su relación coste-rendimiento.

unutomotive Systems

un modern automobile can contain 40 a 80 motores DC con escobillas para elevalunas, ajustadores de asientos, posicionamiento de espejos, ventiladores HVAC, limpiaparabrisas, bombas de combustible y dirección asistida. Su bajo costo, su rendimiento confiable en ciclos de trabajo intermitentes y su facilidad de control PWM los convierten en la opción estándar incluso cuando los vehículos se vuelven cada vez más electrificados.

Herramientas eléctricas

Históricamente, los taladros, sierras de calar, sierras circulares y amoladoras con cable han sido impulsados por motores universales, un tipo de motor con escobillas bobinados en serie que puede funcionar con CA o CC. Estos motores entregan densidades de potencia que exceden 200 W por kilogramo , lo que permite diseños de herramientas compactos y livianos. Si bien las herramientas sin escobillas están creciendo en aplicaciones inalámbricas, los motores con escobillas siguen prevaleciendo en productos con cable debido a su costo y simplicidad.

Electrónica de juguetes y pasatiempos

Los coches RC, los drones aficionados (nivel básico) y los robots de juguete utilizan casi universalmente pequeños motores de CC con escobillas de imán permanente. Están disponibles por tan sólo 0,30 dólares en volumen, funcionan con pilas AA estándar (1,5 a 6 V) y toleran el abuso típico del uso de juguetes. Sólo el mercado mundial de motores de juguete supera varios cientos de millones de unidades al año.

Automatización Industrial y Robótica

Los motores de CC con escobillas se utilizan en etapas de posicionamiento de precisión, instrumentos de laboratorio y juntas robóticas de uso liviano donde el ciclo de trabajo moderado no agota rápidamente la vida útil de las escobillas. Su curva lineal de par-velocidad y su control sencillo los hacen fáciles de integrar en bucles de control de retroalimentación con controladores PID simples.

Dispositivos médicos

Las herramientas quirúrgicas, las bombas de infusión y las piezas de mano dentales suelen utilizar motores de CC con escobillas pequeños y de alta precisión. Motores CC con escobillas sin núcleo (una variante especializada sin hierro en el rotor) proporciona una inercia extremadamente baja, tiempos de respuesta rápidos de menos de 1 ms y una rotación suave a bajas velocidades, lo que los hace preferidos en aplicaciones médicas con uso intensivo de retroalimentación.

Motor de CC con escobillas versus motor de CC sin escobillas: cuándo elegir cada uno

El auge de los motores CC sin escobillas (BLDC) ha creado una auténtica elección en muchas aplicaciones. Aquí tienes una guía práctica para decidir entre ellos:

Elija un motor de CC con escobillas cuando: el costo inicial domina la decisión, la aplicación se ejecuta de manera intermitente, se prefiere un circuito de control simple o los requisitos de vida útil son inferiores a 3000 a 5000 horas.

Elija un motor CC sin escobillas cuando: la aplicación se ejecuta continuamente en ciclos de trabajo elevados, el acceso para mantenimiento es difícil, la máxima eficiencia es crítica (por ejemplo, sistemas alimentados por baterías) o se requiere una larga vida útil de 10 000 horas.

Cómo seleccionar el motor CC con escobillas adecuado

Siga este práctico marco de selección para adaptar un motor CC con escobillas a los requisitos de su aplicación:

1. Defina el par y la velocidad de carga: Calcule el par que exige su aplicación (en N·m u oz·in) y la velocidad de salida requerida (en RPM). Seleccione un motor cuyo par y velocidad nominales en el punto de funcionamiento excedan estos valores con al menos un margen de seguridad del 20 al 30 %.
2. Determinar la tensión de alimentación: Haga coincidir el voltaje nominal del motor con su fuente de alimentación disponible (por ejemplo, 12 V para automoción, 24 V industrial o batería de 3 a 6 V).
3. Ciclo de trabajo estimado: Si el motor funcionará continuamente durante más de 30 a 60 minutos seguidos, confirme que la clase térmica (corriente continua nominal) pueda soportarlo. Para aplicaciones de alto rendimiento superiores al 70%, considere alternativas sin escobillas.
4. Elija el tipo de motor: Imán permanente para la mayoría de aplicaciones pequeñas y medianas; bobinado en serie para un par de arranque muy alto; Devanado en derivación para velocidad constante bajo cargas variables.
5. Confirmar los requisitos medioambientales: Para ambientes polvorientos o húmedos, especifique un motor con clasificación de gabinete IP54 o superior. Evite motores de marco abierto en ambientes con vapores inflamables.
6. Verifique las limitaciones físicas: El diámetro del motor, el tamaño del eje, el patrón de montaje y el peso son críticos en aplicaciones con espacio limitado. Los motores sin núcleo son la mejor opción cuando el tamaño mínimo y la respuesta rápida son primordiales.

Consejos de mantenimiento para prolongar la vida útil del motor de CC con escobillas

El mantenimiento adecuado puede prolongar significativamente la vida útil de las escobillas y la confiabilidad del motor:

• Inspeccione las escobillas cada 500 a 1000 horas de funcionamiento. Reemplácelos cuando se hayan desgastado a menos de un tercio de su longitud original para evitar daños al conmutador.
• Limpiar las superficies del conmutador con un paño seco o alcohol isopropílico para eliminar la acumulación de polvo de carbón, que puede causar cortocircuitos entre los segmentos del conmutador.
• Compruebe la presión del resorte del cepillo. Muy poca presión provoca la formación de arcos; demasiado provoca un desgaste excesivo. Siga las especificaciones de fuerza del resorte recomendadas por el fabricante del motor.
• Escuche los sonidos anormales. Las vibraciones, chirridos o chirridos agudos provenientes de la interfaz entre escobillas y conmutador a menudo indican una superficie desgastada del conmutador o escobillas desalineadas.
• unvoid over-voltage operation. Hacer funcionar un motor de CC con escobillas a un 10-20 % por encima del voltaje nominal acelera significativamente tanto el desgaste de las escobillas como la erosión del conmutador.
• Lubrique los cojinetes según lo especificado. — normalmente cada 1000 a 2000 horas con la grasa recomendada por el fabricante. La lubricación excesiva contamina los cepillos y reduce el rendimiento.
